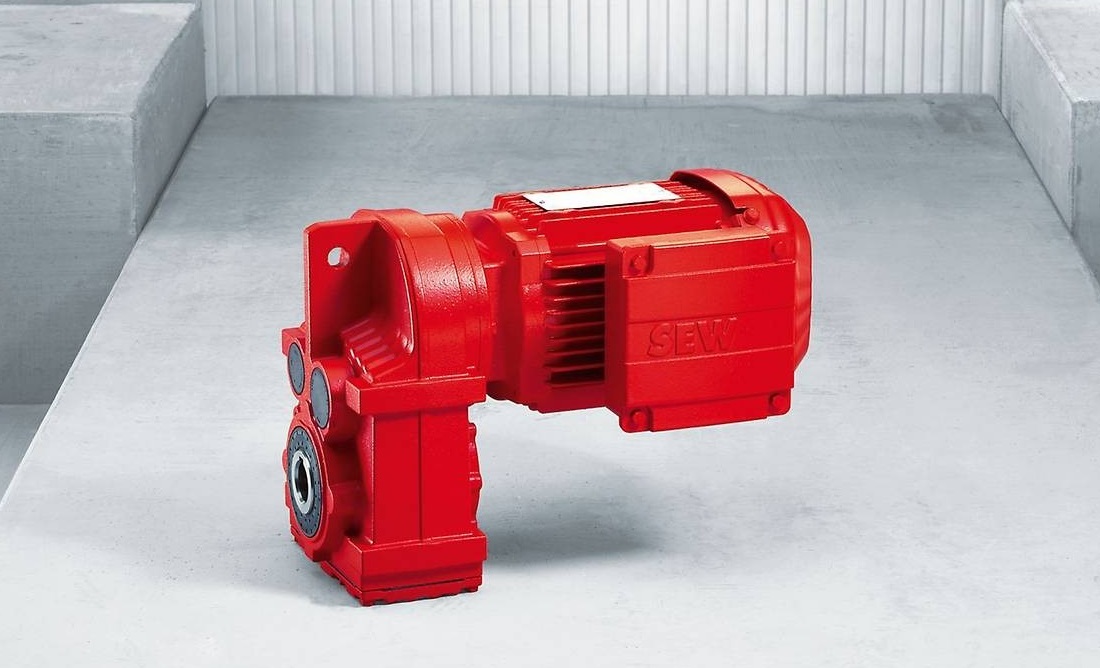

Sew Eurodrive dòng F là bộ giảm tốc trục song song có thiết kế mỏng phù hợp với nhiều vị trí lắp đặt yêu cầu không gian nhỏ.
Tuy nhiên, hộp giảm tốc Sew loại F cũng cung cấp dải công suất từ 130 đến 20.000 Nm. Sew Eurodrive nghĩ rằng Sew Eurodrive dòng F luôn là một lựa chọn tối ưu khi không gian lắp đặt của bạn bị hạn chế.
1. Lợi ích khi sử dụng Sew Eurodrive dòng F
- Yêu cầu không gian nhỏ: do thiết kế mỏng và nhỏ gọn.
- Ứng dụng rộng rãi: nhờ có 11 kích thước (từ 27 đến 157) và nhiều biến thể cho các yêu cầu khác nhau của bạn.
- Hiệu suất mạnh mẽ: ngay cả trong thiết kế giảm sai lệch thì momen xoắn đầu ra từ 130 Nm đến 20.000 Nm.
Xem thêm: các sản phẩm khác

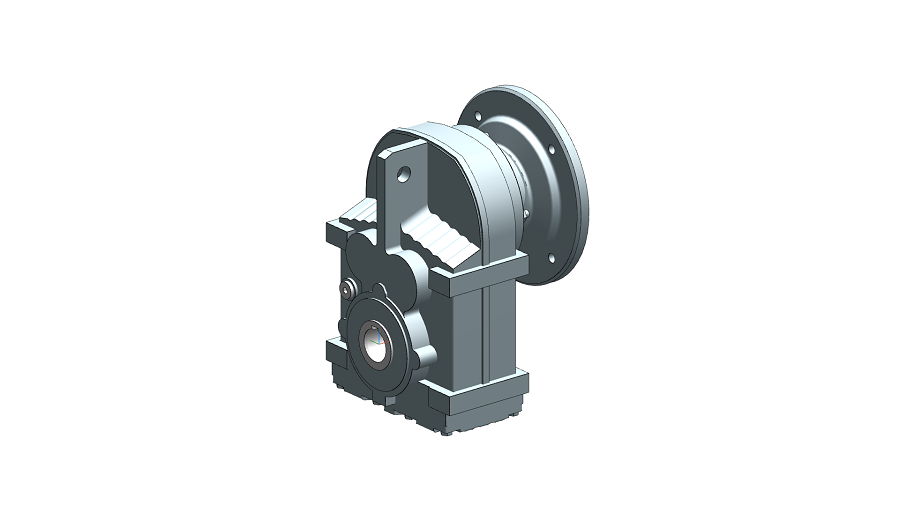

2. Hộp giảm tốc bánh răng trụ trục song song dòng F
Hộp giảm tốc SEW loại F hoàn toàn phù hợp mọi ứng dựng có không gian lắp đặt hạn chế.
Một trong những bộ truyền động tốt nhất Sew Eurodrive dòng F là giải pháp dành cho những ứng dụng giới hạn về không gian lắp đặt.
Một loạt các vị trí lắp đặt và biến thể mang tới cho bạn nhiều lựa chon lắp đặt ngay cả trong các điều kiện lắp đặt khó khăn nhất – mà không phải lo về hiệu suất của hộp giảm tốc.
Luôn luôn được áp dụng cho các sản phẩm hộp giảm tốc của Sew Eurodrive đó là: hoạt động lâu dài mà không cần bảo trì, bánh răng không bị mài mòn với độ bền cao.
Với dải mô-men xoắn cao từ 130 Nm đến 20.000 Nm, các hộp giảm tốc bánh răng trụ trục song song Sew Eurodrive dòng F có hiệu suất cao trong nhiều ứng dụng công nghiệp.
Bạn có nhiều lựa chọn lắp đặt từ các gắn chân, mặt bích hoặc trục. Đối với các yêu cầu cần chính xác cao, các hộp giảm tốc bánh răng trụ trục song song của Sew luôn sẵn sàng với thiết kế sai lệch giảm.
Khi các ứng dụng của bạn yêu cầu sử dụng động cơ, hãy sử dụng các sản phẩm trong hệ thống modul của Sew-Eurodrive và kết hợp các hộp giảm tốc Sew dòng F với động cơ AC thành động cơ giảm tốc trục song song F..DR.. hoặc với động cơ servo thành động cơ servo giảm tốc trục song song F..CMP.
Chỉ cần chọn động cơ AC hoặc động cơ servo riêng biệt đáp ứng cho yêu cầu vận hành của bạn.
3. Tính năng Sew Eurodrive dòng F
- Thiết kế mỏng cho không gian lắp đặt hạn chế
- Giảm độ sai lệch
- Các biến thể có sẵn:
- Gắn chân hoặc mặt bích
- Gắn mặt bích B5 hoặc B14
- Trục đặc hoặc trục rỗng
- Trục rỗng với then chốt, đĩa co, trục rỗng có rãnh hoặc TorqLOC®
4. Thông số kỹ thuật Dòng F / kích cỡ 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157
| Tỷ số truyền | (i) | 3,77 – 281,71 |
| Tỉ số truyền hộp giảm tốc kép | (i) | 87 – 31 434 |
| Momen xoắn đầu ra | (Nm) | 130 – 20 000* |
| Dải công suất động cơ (Gắn qua bộ chuyển đổi động cơ AM) | (kW) | 0,12 – 200 |
5. Ứng dụng Sew Eurodrive dòng F
- Băng tải
- Băng tải xích
- Quy trình
- Máy ép
- Máy đùn
- Băng tải trục vít
- Cần trục
6. Các phiên bản hộp giảm tốc trục song song Sew Eurodrive dòng F
| Types | Hình ảnh | Mô tả |

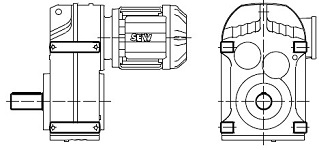

| F.. |  |
Foot-mounted design, output shaft with key |
| FA..B |  |
Foot-mounted design, hollow shaft with keyway |
| FH..B |  |
Foot-mounted design, hollow shaft with shrink disk |
| FV..B |  |
Foot-mounted design, splined hollow shaft to DIN 5480 |

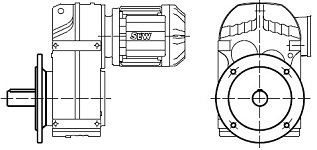

| FF.. |  |
B5 flange-mounted design, output shaft with key |
| FAF.. |  |
B5 flange-mounted design, hollow shaft with keyway |
| FHF.. |  |
B5 flange-mounted design, hollow shaft with shrink disk |
| FVF.. |  |
B5 flange-mounted design, splined hollow shaft to DIN 5480 |
| FA.. |  |
Hollow shaft with keyway |
| FH.. |  |
Hollow shaft with shrink disk |
| FT.. |  |
Hollow shaft with TorqLOC® hollow shaft mounting system |
| FV.. |  |
Splined hollow shaft to DIN 5480 |

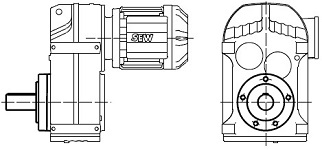

| FZ.. |  |
B14 flange-mounted design, output shaft with key |
| FAZ.. |  |
B14 flange-mounted design, hollow shaft with keyway |
| FHZ.. |  |
B14 flange-mounted design, hollow shaft with shrink disk |
| FVZ.. |  |
B14 flange-mounted design, splined hollow shaft to DIN 5480 |

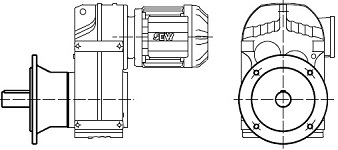

| FM.. |  |
B5 flange-mounted design with extended bearing hub, output shaft with key |

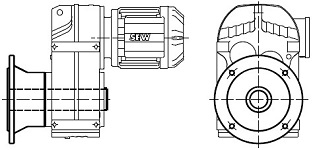

| FAM.. |  |
B5 flange-mounted design with extended bearing hub, hollow shaft with keyway |
