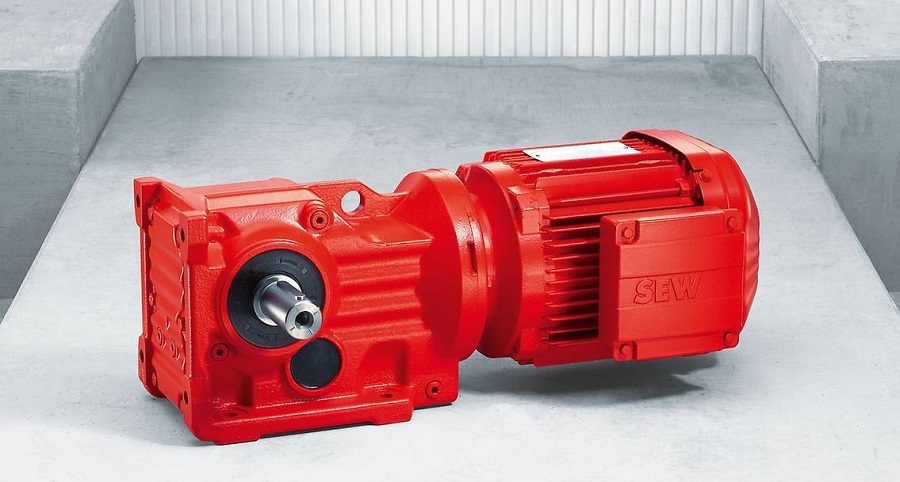

Sew Eurodrive dòng K là dòng sản phẩm có tuổi thọ hoạt động dài mà không cần bảo dưỡng và bánh răng không bị mài mòn, các bộ bánh răng côn của Sew Eurodrive về mặt kỹ thuật – là các bộ bánh răng trục vuông mang lại hiệu suất hoạt động và kinh tế cao.
Dù vậy, hiệu suất cao của hộp giảm tốc bánh răng côn Sew Eurodrive dòng K khiến chúng trở thành thiết bị tiết kiệm năng lượng hàng đầu trên thị trường.
1. Lợi ích khi sử dụng Sew Eurodrive dòng K
- Hiệu quả kinh tế: trong toàn bộ vòng đời bánh răng của hộp giảm tốc Sew loại K không bị mài mòn, thời gian vận hành dài và không cần bảo trì.
- Hiệu suất cao: thiết kế nhỏ gọn được cung cấp 16 kích cỡ với momen xoắn từ 80 Nm đến 53.000 Nm.
- Hiệu suất năng lượng cao: do mức hiệu suất cao theo cả hai hướng quay và ở bất kỳ tốc độ đầu vào nào.
- Trọng lượng nhẹ: với các dòng K..19, K..29… vì vỏ của chúng được làm bằng nhôm.
Xem thêm: các dòng động cơ giảm tốc khác

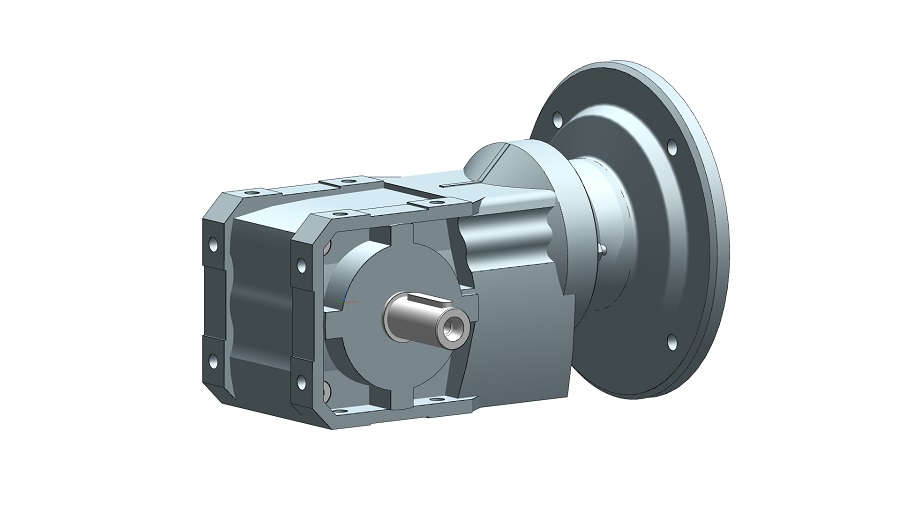

2. Hộp giảm tốc bánh răng côn trục vuông góc Sew Eurodrive dòng K
Hộp giảm tốc bánh răng côn mang đến sản phẩm hiệu suất cao và không gian lắp đặt tối ưu.
Thiết kế nhỏ gọn của tất cả các bộ truyền động của Sew Eurodrive thể hiện rõ nhất trong các bộ hộp giảm tốc bánh răng côn Sew Eurodrive dòng K.
Điều này đặc biệt hiệu quả.
Ví dụ, đối với các ứng dụng có không gian lắp đặt hạn chế. Bạn cần bộ truyền động mạnh với thiết kế nhỏ gọn. Đây chính là điều thích hợp do các hộp giảm tốc bánh răng côn trục vuông góc Sew Eurodrive dòng K với dải momen xoắn từ 80 đến 53.000 Nm.
Với hiệu suất vận hành cao ở cả hai chiều quay và ở bất kỳ tốc độ đầu vào nào, các hộp giảm tốc bánh răng côn Sew Eurodrive dòng K là sản phẩm rất tiết kiệm năng lượng.
Bánh răng có độ bền cao không bị mài mòn và kéo dài tuổi thọ của hộp giảm tốc. Trong các nhiệm vụ yêu cầu vị trí chính xác, bạn có thể sử dụng các đơn vị hộp số loại K với độ sai lệch giảm.
Các thiết kế đặc biệt chắc chắn K..39 và K..49 với vỏ được làm bằng gang hoàn thiện tùy chọn của hộp giảm tốc bánh răng côn hai cấp mà Sew mang tới. Chúng thiết lập các tiêu chuẩn cùng với các kích cỡ K..19 và K..29 với vỏ nhôm nhẹ: bốn kích cỡ cho phép mô-men xoắn từ 80 Nm đến 500 Nm.
Sản phẩm được thiết kế theo hệ thống modul của Sew Eurodrive và kết hợp các động cơ AC thành động cơ giảm tốc bánh răng côn K..DR.. hoặc với động cơ servo thành động cơ servo bánh răng côn K..CMP.
Hoặc chỉ cần chọn động cơ AC hoặc động cơ servo riêng biệt đáp ứng các yêu cầu mà ứng dụng của bạn cần.
3. Tính năng Sew Eurodrive dòng K
Hộp giảm tốc bánh răng côn trục vuông góc (hai và ba cấp)
- Hiệu suất cao
- Bánh răng có độ bền cao
- Tuổi thọ hoạt động lâu dài, không cần bảo trì
- Có thể kết hợp với danh mục động cơ của Sew-Eurodrive
Sizes K..37 đến K..187 (ba cấp)
- Hộp giảm tốc hai cấp cho tốc độ đầu ra rất nhỏ
- Giảm độ sai lệch
- Các biến thể có sẵn:
- Gắn chân hoặc mặt bích
- Gắn mặt bích B5 hoặc B14
- Trục đặc hoặc trục rỗng
- Trục rỗng với kết nối có then chốt, đĩa co, trục rỗng có rãnh hoặc TorqLOC®
Sizes K..19, K..29 và K..39, K..49 (hai cấp)
- Thiết kế hai cấp, tổn thất thấp với hiệu suất cao trên 90%
- Vỏ nhôm với kích thước K..19 và K..29 làm cho chúng đặc biệt nhẹ
- K..39 và K..49 đặc biệt chắc và cứng nhờ lớp vỏ bằng gang xám
- Ba kiểu lắp đặt đảm bảo lắp đặt dễ dàng cả trong các tình huống lắp đặt khó khăn.
- Các biến thể có sẵn:
- Gắn chân hoặc mặt bích B5
- Trục đặc hoặc trục rỗng
- Trục rỗng với kết nối có then chốt, đĩa co hoặc TorqLOC®
4. Thông số kỹ thuật Sew Eurodrive dòng K
Series K / kích thước 37/47/57/67/77/87/97/107/127/157/167/187 (ba cấp)
| Tỷ số truyền | i | 3,98 – 197,37 |
| Tỷ số truyền hộp giảm tốc kép | i | 94 – 32 625 |
| Momen đầu ra | Nm | 200 – 53.000* |
| Dải công suất động cơ | kW | 0,12 – 90 |
Series K / kích thước 19/29/39/49 (hai cấp)
| K..19 | K..29 | K..39 | K..49 | ||
| Tỷ số truyền | i | 4,50 – 58,68 | 3,19 -71,93 | 2,81 – 58,24 | 4,0 – 75,20 |
| Momen đầu ra | Nm | 80 | 130 | 300 | 500 |
| Dải công suất động cơ | kW | 0,12 -1,1 | 0,12 – 2,2 | 0,12 – 4,0 | 0,12 – 7,5 |
5. Ứng dụng Sew Eurodrive dòng K
- Băng tải pallet
- Băng chuyền
- Băng tải xích
- Palăng và trạm nâng
- Bàn nâng & cắt
- Thang máy tải hàng
- Truyền động di chuyển và vận thăng trong cần cẩu xếp
6. Các phiên bản hộp giảm tốc trục vuông góc Sew Eurodrive dòng K
Sew Eurodrive dòng K..7
| Types | Hình ảnh | Mô tả |

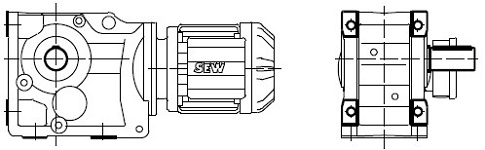

| K..7 |  |
Foot-mounted design, output shaft with key |

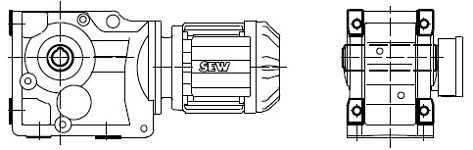

| KA..7B |  |
Foot-mounted design, hollow shaft with keyway |
| KAF..B | B5 flange-mounted design, foot-mounted design, hollow shaft with keyway | |
| KF..B B5 | flange-mounted design, foot-mounted design, output shaft with key | |

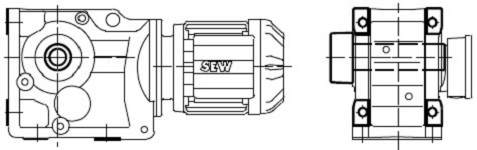

| KH..7B |  |
Foot-mounted design, hollow shaft with shrink disk |
| KHF..B | B5 flange-mounted design, foot-mounted design, hollow shaft with shrink disk | |
| KV..7B |  |
Foot-mounted design, splined hollow shaft to DIN 5480 |

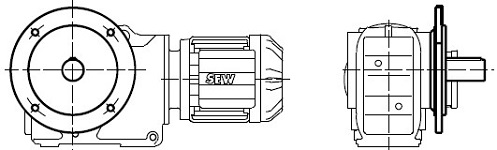

| KF..7 |  |
B5 flange-mounted design, output shaft with key |

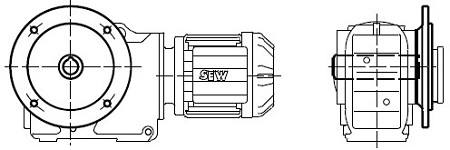

| KAF..7 |  |
B5 flange-mounted design, hollow shaft with keyway |

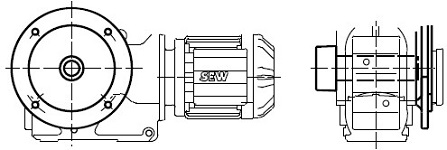

| KHF..7 |  |
B5 flange-mounted design, hollow shaft with shrink disk |
| KVF..7 |  |
B5 flange-mounted design, splined hollow shaft to DIN 5480 |

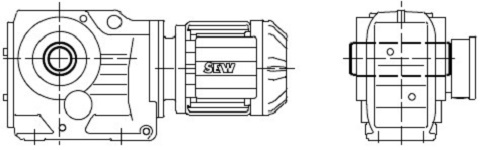

| KA..7 |  |
Hollow shaft with keyway |

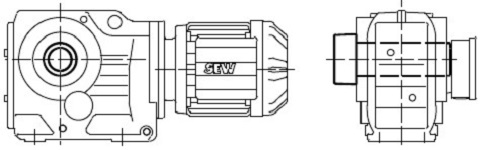

| KH..7 |  |
Hollow shaft with shrink disk |

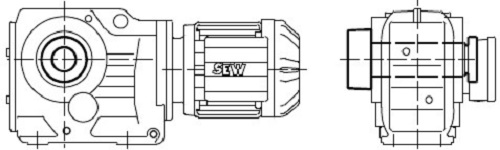

| KT..7 |  |
Hollow shaft with TorqLOC® hollow shaft mounting system |
| KV..7 |  |
Splined hollow shaft according to DIN 5480 |

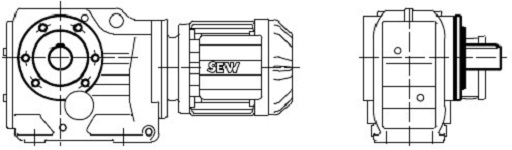

| KZ..7 |  |
B14 flange-mounted design, output shaft with key |

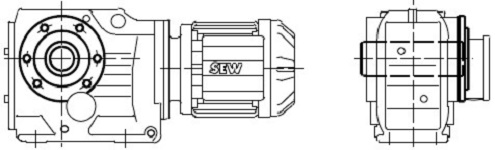

| KAZ..7 |  |
B14 flange-mounted design, hollow shaft with keyway |

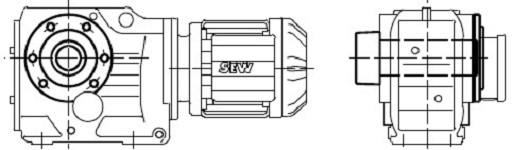

| KHZ..7 |  |
B14 flange-mounted design, hollow shaft with shrink disk |
| KVZ..7 |  |
B14 flange-mounted design, splined hollow shaft to DIN 5480 |

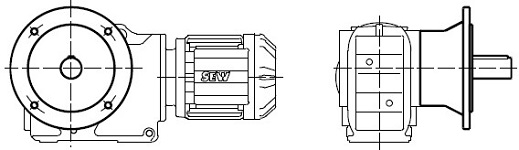

| KM..7 |  |
B5 flange-mounted design with extended bearing hub, output shaft with key |

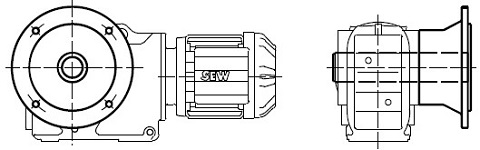

| KAM..7 |  |
B5 flange-mounted design with extended bearing hub, hollow shaft with keyway |

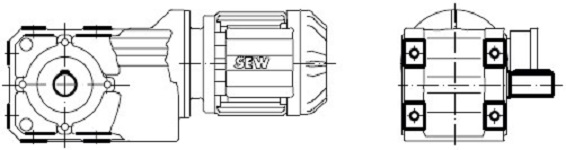

Sew Eurodrive dòng K19 và K29
| Types | Hình ảnh | Mô tả |
| K19 DRN..
K29 DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design |

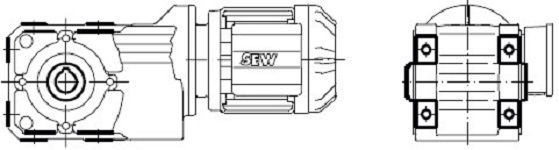

| KA19B DRN..
KA29B DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design with hollow shaft |

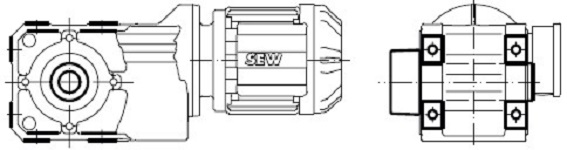

| KH19B DRN..
KH29B DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design with hollow shaft and shrink disk |

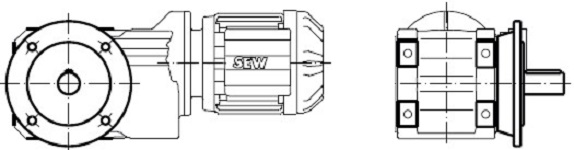

| KF19B DRN..
KF29B DRN.. |
 |
Foot-mounted helical-bevel gearmotor in B5 flange mounted design |

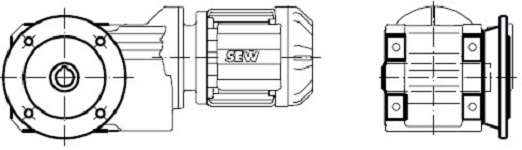

| KAF19B DRN.. KAF29B DRN.. |  |
Foot-mounted helical-bevel gearmotor in B5 flangemounted design with hollow shaft |

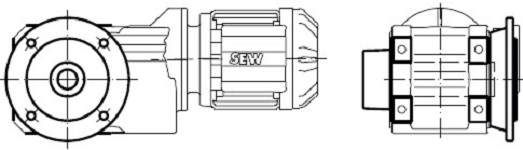

| KHF19B DRN..
KHF29B DRN.. |
 |
Foot-mounted helical-bevel gearmotor in B5 flange mounted design with hollow shaft and shrink disk |

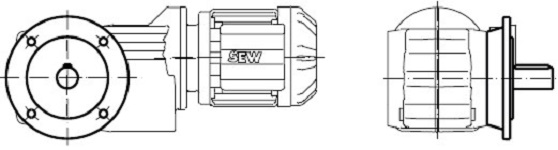

| KF19 DRN..
KF29 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design |

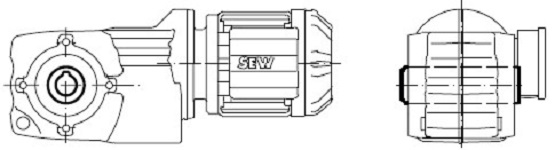

| KA19 DRN..
KA29 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft |

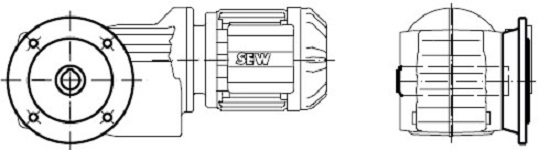

| KAF19 DRN..
KAF29 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design with hollow shaft |

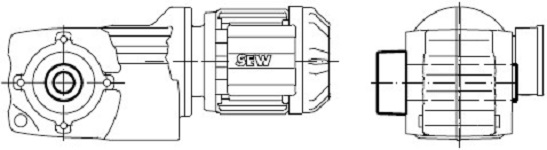

| KH19 DRN..
KH29 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft and shrink disk |

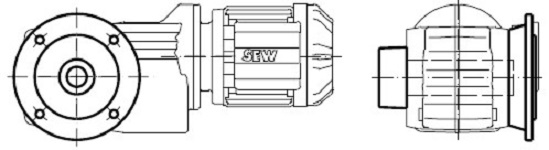

| KHF19 DRN..
KHF29 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design with hollow shaft and shrink disk |

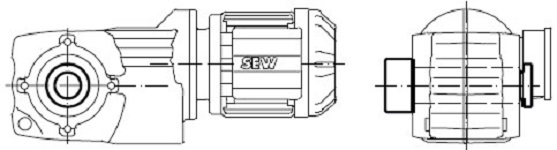

| KT19 DRN..
KT29 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft and TorqLOC® hollow shaft mounting system |
Sew Eurodrive dòng K39 và K49
| Types | Hình ảnh | Mô tả |

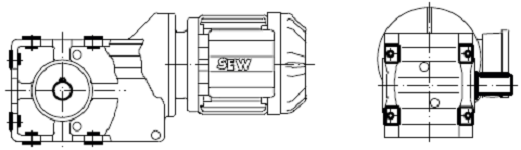

| K39 DRN..
K49 DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design |

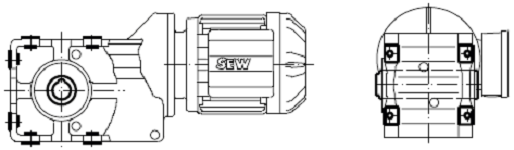

| KA39B DRN..
KA49B DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design |

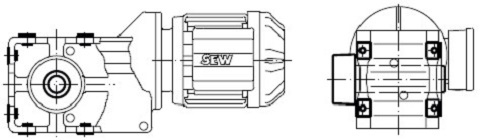

| KH39B DRN.
KH49B DRN.. |
 |
Helical-bevel gearmotor in foot-mounted design with hollow shaft and shrink disk |

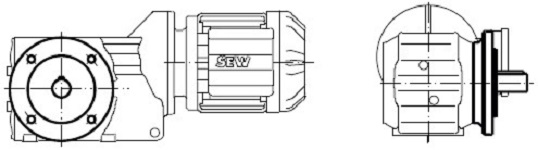

| KF39 DRN..
KF49 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design |

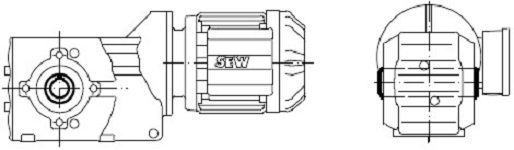

| KA39 DRN..
KA49 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft |

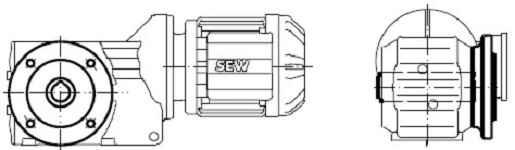

| KAF39 DRN..
KAF49 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design with hollow shaft |

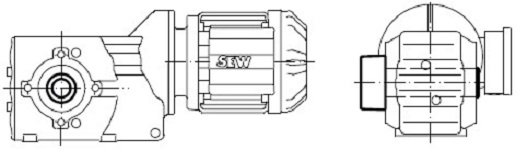

| KH39 DRN..
KH49 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft and shrink disk |

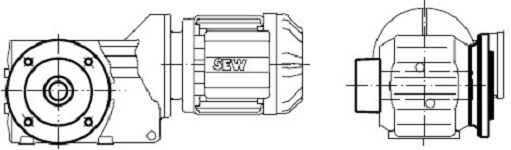

| KHF39 DRN..
KHF49 DRN.. |
 |
Helical-bevel gearmotor in B5 flange-mounted design with hollow shaft and shrink disk |

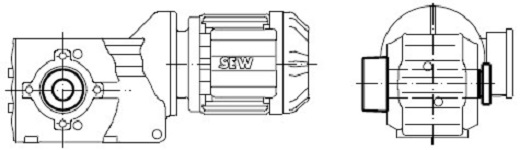

| KT39 DRN..
KT49 DRN.. |
 |
Helical-bevel gearmotor with hollow shaft and TorqLOC® hollow shaft mounting system |
