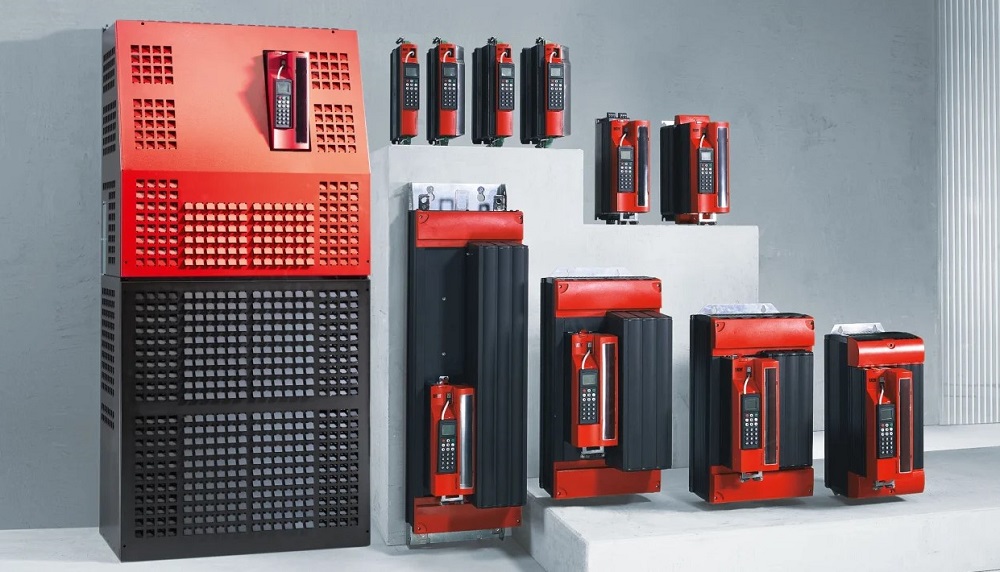

Biến tần Movidrive B – Dòng inverter điều khiển toàn diện

Linh hoạt, nhỏ gọn và thông minh: biến tần Movidrive B của Sew Eurodrive giúp tiết kiệm không gian trong tủ điều khiển.

Movidrive B được trang bị chức năng điều khiển vị trí và điều khiển chuỗi tích hợp theo tiêu chuẩn của bạn.

1. Lợi ích của bạn

• Công nghệ điều khiển và kiểm soát động cơ đa năng: biến tần Movidrive B điều khiển các động cơ AC không đồng bộ cũng như động cơ servo đồng bộ.
• Phạm vi lựa chọn rộng và linh hoạt: ví dụ, các trường giao diện và giao diện encoder cùng các chức năng an toàn cho phép ứng dụng được cá nhân hóa.
• Thiết kế nhỏ gọn: nhờ thiết kế kiểu sách, cho phép kết nối liền mạch và tiết kiệm không gian trong tủ điều khiển.
• Chức năng an toàn tích hợp: với chức năng an toàn STO (Safe Torque Off) theo tiêu chuẩn PL d theo EN ISO 13849-1.

3. Điều khiển mọi thứ: biến tần Movidrive B

Cho dù là động cơ không đồng bộ hay động cơ servo đồng bộ – biến tần Movidrive B đều có thể điều khiển.

Dải công suất rộng từ 0,55 kW đến 315 kW, khả năng chịu quá tải cao và khái niệm mô-đun của biến tần Movidrive B giúp cải thiện tính linh hoạt và hiệu suất ứng dụng của bạn.

Với thiết kế nhỏ gọn của biến tần Movidrive giúp tiết kiệm không gian trong tủ điều khiển, trong khi tính thân thiện với người dùng cao đảm bảo bạn tiết kiệm thời gian trong quá trình cài đặt.

Trong khi đó chức năng điều khiển vị trí và điều khiển chuỗi thông minh IPOSplus® được bao gồm theo tiêu chuẩn.

Một loạt đầu vào và đầu ra trong biến tần đảm bảo chức năng cơ bản chuyên nghiệp. Các mô-đun giao tiếp và công nghệ tùy chọn cung cấp khả năng mở rộng nhanh chóng và dễ dàng.

Xem thêm các sản phẩm biến tần khác: Tại đây

3. Đặc điểm & Phiên bản

3.1. Đặc điểm

• Biến tần có thể cấu hình phù hợp với hầu hết ứng dụng của bạn
• Phạm vi điện áp và công suất rộng
• Ứng dụng linh hoạt với động cơ đồng bộ và không đồng bộ
• Chức năng an toàn ngắt Moment (STO) EN ISO 13849-1 PL d
• Thiết kế mô-đun, bao gồm một loạt các tùy chọn

3.2. Phiên bản

3.2.1. Phiên bản tiêu chuẩn

Biến tần Movidrive B được trang bị hệ thống điều khiển vị trí và điều khiển chuỗi tích hợp IPOSplus® theo tiêu chuẩn.

Chúng cũng có thể được mở rộng với các tùy chọn có sẵn. “00” ở cuối mã chỉ ra là thiết kế tiêu chuẩn.

3.2.2. Phiên bản ứng dụng

Ngoài các tính năng của thiết kế tiêu chuẩn, các đơn vị này bao gồm chức năng ” electronic cam ” và ” internal synchronous operation “. Phiên bản ứng dụng được biêu thị bằng “0T” theo sau mã sản phẩm.

Các biến tần phiên bản ứng dụng cũng có khả năng truy cập vào các mô-đun ứng dụng, các chương trình điều khiển tiêu chuẩn để giải quyết các nhiệm vụ phức tạp của hệ thống điều khiển, chẳng hạn như:

• Ứng dụng đồng bộ
• Định vị
• Cưa bay
• Máy cuốn

Lợi ích của mô-đun ứng dụng:

• Chức năng cao và giao diện người dùng thân thiện
• Chỉ cần nhập các tham số cần thiết cho ứng dụng
• Quy trình hướng dẫn để thiết lập tham số thay vì lập trình phức tạp
• Không cần đào tạo hoặc làm quen, điều này đồng nghĩa với việc lập kế hoạch và khởi động dự án nhanh
• Tất cả các chuyển động được điều khiển trực tiếp trong Movidrive B
• Phi tập trung hóa có thể được thực hiện dễ dàng hơn

4. Tùy chọn và Phụ kiện

4.1. Tùy chọn

• Bàn phím loại DBG60B: Bàn phím tiêu chuẩn cho thiết lập tham số, quản lý dữ liệu, khởi động và chẩn đoán
• Giao diện encoder
  • Type DEH11B
    • Motor encoder connection: TTL, RS422, Sin/Cos and HIPERFACE® encoders
    • Distance encoder connection: TTL, RS422, Sin/Cos and HIPERFACE® encoders
  • Type DER11B
    • Motor encoder connection: Resolver
    • Distance encoder connection: TTL, RS422, Sin/Cos and HIPERFACE® encoders
  • Type DEH21B
    • Motor encoder connection: TTL, RS422, Sin/Cos and HIPERFACE® encoders
    • Distance encoder connection: SSI absolute encoder
  • Type DEU21B
    • Motor encoder connection: TTL, HTL, RS422, Sin/Cos, HIPERFACE®, SSI, CAN, EnDat 2.1 encoders
    • Distance encoder connection: TTL, HTL, RS422, Sin/Cos, HIPERFACE®, SSI, CAN, EnDat 2.1 encoders
  • Type DIP11A
    • Motor encoder connection: TTL, RS422, Sin/Cos and HIPERFACE®
    • Distance encoder connection: SSI absolute encoder
  • Type DIP11B
    • Distance encoder connection: SSI absolute encoder
    • Extension of the binary inputs and outputs: 8x inputs, 8x outputs
• Kết nối Fieldbus
  • PROFINET IO / Modbus TCP + EtherNet/IP – Type DFE32B / DFE33B
  • EtherCAT – Type DFE24B
  • PROFIBUS DPV1 – Type DFP21B
  • CANopen / DeviceNet – Type DFC11B / DFD11B
  • INTERBUS / INTERBUS-LWL – Type DFI11B / DFI21B
  • PROFIsafe via PROFIBUS / PROFIsafe via PROFINET – Type DFS11B / DFS21B
• DIO11B

Mở rộng cho các đầu vào và đầu ra

• • 8x đầu vào nhị phân và 8x đầu ra nhị phân
  • 1x đầu ra phân biệt tương tự
  • 2x đầu ra tương tự

• Bộ điều khiển công suất MOVI-PLC®: Điều khiển chuyển động có thể lập trình theo tiêu chuẩn IEC-61131-3
• USM21A: Bộ chuyển đổi giao diện cho kết nối với PC qua cổng USB

4.2. Phụ kiện Movidrive B

Phần mềm kỹ thuật MOVITOOLS® MotionStudio	Gói phần mềm MOVITOOLS® MotionStudio cho phép bạn dễ dàng khởi động, thiết lập tham số và chạy chẩn đoán cho biến tần tần số Movitrac B và biến tần điều khiển Movidrive B.
Điện áp tiếp điểm MDR60A 15 kW đến 160 kW và MDR61B 160 kW đến 315 kW cung cấp nguồn điện tái tạo	Nguồn điện tái tạo có thể cung cấp nguồn cho nhiều đơn vị sử dụng một kết nối nguồn điện trung tâm. Ở chế độ tái tạo, công suất được truyền ngược vào hệ thống cung cấp. Sử dụng MDR60A/MDR61B giúp bạn tiết kiệm điện năng và chi phí cài đặt.
Điện trở xả loại BW	Dòng điện trở xả loại BW có sẵn để vận hành biến tần Movitrac B và biến tần điều khiển Movidrive B như máy phát. Sử dụng cảm biến nhiệt độ tích hợp, điện trở có thể được bảo vệ mà không cần giám sát bên ngoài.
Cuộn dây trở dòng loại ND	Cuộn dây trở dòng loại ND tăng cường bảo vệ quá áp của biến tần. Đây là một đặc điểm quan trọng trong các hệ thống cung cấp điện công nghiệp, đặc biệt là nếu biến tần được lắp đặt gần một máy biến áp.
Line filter loại NF	Line filter loại NF được sử dụng để lắp đặt tuân thủ EMC theo quy định của EN 61800-3. Chúng làm giảm các khúc xạ nhiễu trên đường dây của biến tần.
Cuộn dây đầu ra loại HD	Cuộn dây đầu ra loại HD làm giảm các nhiễu phát từ cáp động cơ không có vỏ bảo vệ. Chúng cho phép động cơ đáp ứng yêu cầu lớp giới hạn C1 theo EN 61800-3 trong các cài đặt tuân thủ EMC. Cuộn dây đầu ra cung cấp một giải pháp thay thế cho cáp động cơ có vỏ bảo vệ trong các cài đặt tuân thủ EMC.
Bộ lọc đầu ra loại HF	Bộ lọc đầu ra loại HF là bộ lọc sóng cung cấp điện áp đầu ra biến tần. Bộ lọc đầu ra được sử dụng cho các động cơ để làm giảm dòng xả trong cáp động cơ và để ngăn chặn quá điện áp.

5. Technical data Movidrive B

Supply voltage VAC: 3 x 380 – 500

Supply frequency (Hz): 50 – 60 ± 5 %

Output frequency Hz: 0 – 400

Motor control mode: U/f, VFC, CFC, Servo

MOVIDRIVE B	Power range kW		Nominal output current A		Size	Dimensions W x H x D mm
	with overload reserve 1.5 x IN	without overload reserve	with overload reserve	without overload reserve
MDX60/61B 0005-5A3-4-0_	0.55	0.75	2	2.5	0S	45 / 27.5 x 317 x 260
MDX60/61B 0008-5A3-4-0_	0.75	1.1	2.4	3
MDX60/61B 0011-5A3-4-0_	1.1	1.5	3.1	3.8	0M	67.5 / 95 x 317 x 260
MDX60/61B 0014-5A3-4-0_	1.5	2.2	4	5
MDX61B 0015-5A3-4-0_	1.5	2.2	4	5	1	105 x 314 x 234
MDX61B 0022-5A3-4-0_	2.2	3	5.5	6.9
MDX61B 0030-5A3-4-0_	3	4	7	8.8
MDX61B 0040-5A3-4-0_	4	5.5	9.5	11.9
MDX61B 0055-5A3-4-0_	5.5	7.5	12.5	15.6	2S	105 x 335 x 294
MDX61B 0075-5A3-4-0_	7.5	11	16	20
MDX61B 0110-5A3-4-0_	11	15	24	30	2	135 x 315 x 285

Supply voltage VAC: 3 x 380 – 500

Supply frequency (Hz): 50 – 60 ± 5 %

Output frequency Hz: 0 – 400

Motor control mode: U/f, VFC, CFC, Servo

MOVIDRIVE B	Power range kW		Nominal output current A		Size	Dimensions W x H x D mm
	with overload reserve 1.5 x IN	without overload reserve	with overload reserve	without overload reserve
MDX61B 0150-503-4-0_	15	22	32	40	3	200 x 465 x 308
MDX61B 0220-503-4-0_	22	30	46	57.5
MDX61B 0300-503-4-0_	30	37	60	75
MDX61B 0370-503-4-0_	37	45	73	91	4	280 x 522 x 307
MDX61B 0450-503-4-0_	45	55	89	111
MDX61B 0550-503-4-0_	55	75	105	131	5	280 x 610 x 330
MDX61B 0750-503-4-0_	75	90	130	162
MDX61B 0900-503-4-0_	90	110	170	212	6	280 x 1 000 x 382
MDX61B 1100-503-4-0_	110	132	200	250
MDX61B 1320-503-4-0_	132	160	250	312
MDX61B 1600-503-4-0_	160	200	300	380	7	700 x 1 490 x 470
MDX61B 2000-503-4-0_	200	250	380	475
MDX61B 2500-503-4-0_	250	312	475	590

Supply voltage VAC: 3 x 200 – 240

Supply frequency (Hz): 50 – 60 ± 5 %

Output frequency Hz: 0 – 400

Motor control mode: U/f, VFC, CFC, Servo

MOVIDRIVE B	Power range kW		Nominal output current A		Size	Dimensions W x H x D mm
	with overload reserve 1.5 x IN	without overload reserve	with overload reserve	without overload reserve
MDX61B 0015-2A3-4-0_	1.5	2.2	7.3	9.1	1	105 x 314 x 234
MDX61B 0022-2A3-4-0_	2.2	3.7	8.6	10.8
MDX61B 0055-2A3-4-0_	3.7	5	5.8	18.1
MDX61B 0075-2A3-4-0_	5.5	7.5	22	27.5	2	135 x 315 x 285
MDX61B 0015-2A3-4-0_	7.5	11	29	36.3
MDX61B 0110-203-4-0_	11	15	42	52.5	3	200 x 465 x 308
MDX61B 0150-203-4-0_	15	22	54	67.5
MDX61B 0220-203-4-0_	22	30	80	100	4	280 x 522 x 307
MDX61B 0300-203-4-0_	30	37	95	118

6. Hiệu suất năng lượng Movidrive B

Biến tần Movidrive B, với chức năng cơ bản và loạt các tùy chọn, là lựa chọn tiết kiệm chi phí và hiệu quả cho các nhiệm vụ ứng dụng đòi hỏi tiết kiệp năng lượng.

Các chức năng tiết kiệm năng lượng.

Điều chỉnh quy trình	điều khiển tốc độ và mô-men xoắn không giới hạn để thích nghi với yêu cầu thực tế.
Chức năng tiết kiệm năng lượng	hoạt động trong phạm nửa vi tải và điều chỉnh linh hoạt hoạt động của động cơ.
Kết nối mạch DC	cung cấp năng lượng phanh của động cơ thông qua mạch liên kết của động cơ kết nối.
Nguồn điện tái tạo	kết nối nguồn điện phục hồi Movidrive MDR cho phép tái tạo năng lượng.
Quạt điều khiển nhiệt	chỉ hoạt động khi có nhiệt dư được tạo ra.

Giải pháp tiết kiệm năng lượng effiDRIVE®

Ngoài các sản phẩm từ hệ thống hiệu suất năng lượng, các giải pháp tiết kiệm năng lượng effiDRIVE® của Sew Eurodrive cũng tư vấn chuyên môn về năng lượng và dịch vụ linh hoạt đặc biệt có thể tùy chỉnh.

7. Chức năng an toàn

Tổng quan về các chức năng an toàn của Movidrive B

MOVIDRIVE B Safety options	Safety category / Standards	Safety functions	Required options
for “safe disconnection”	Cat. 3 according to EN 954-1 PL d according to EN ISO 13849-1	STO	Integrated in basic unit
for “safe communication”	SIL 3 according to IEC 61508 Cat. 4 according to EN 954-1 PL e according to EN ISO 13849-1	Safe digital outputs	MOVISAFE® safety monitor Type DFS11B: PROFIsafe/PROFIBUS Type DFS21B: PROFIsafe/PROFINET
for “safe motion/position monitoring”	SIL 3 according to IEC 61508 Cat. 4 according to EN 954-1 PL e according to EN ISO 13849-1	STO, SS1, SS2, SOS, SLA, SAR, SLS, SSR, SLP, SLI, SDI, SCA, SSM according to IEC 61800-5-2	MOVISAFE® safety monitor
for “safe motion/position monitoring and communication”	SIL 3 according to IEC 61508 Cat. 4 according to EN 954-1 PL e according to EN ISO 13849-1	STO, SS1, SS2, SOS, SLA, SAR, SLS, SSR, SLP, SLI, SDI, SCA, SSM according to IEC 61800-5-2	MOVISAFE® safety monitor Type DCS21B + DFS12B: PROFIsafe / PROFIBUS Type DCS21B + DFS22B: PROFIsafe / PROFINET

8. Phạm vi ứng dụng Movidrive B

MOVIDRIVE B được sử dụng trong các ngành công nghiệp sau:

• Ngành công nghiệp ô tô
• Ngành công nghiệp thực phẩm và đồ uống
• Ngành vận chuyển và logistics

MOVIDRIVE B được sử dụng trong các ứng dụng sau:

• Hệ thống kho hàng
• Hệ thống cấp liệu
• Cẩu
• Ứng dụng đồng bộ
• Các hệ thống cầu trục
