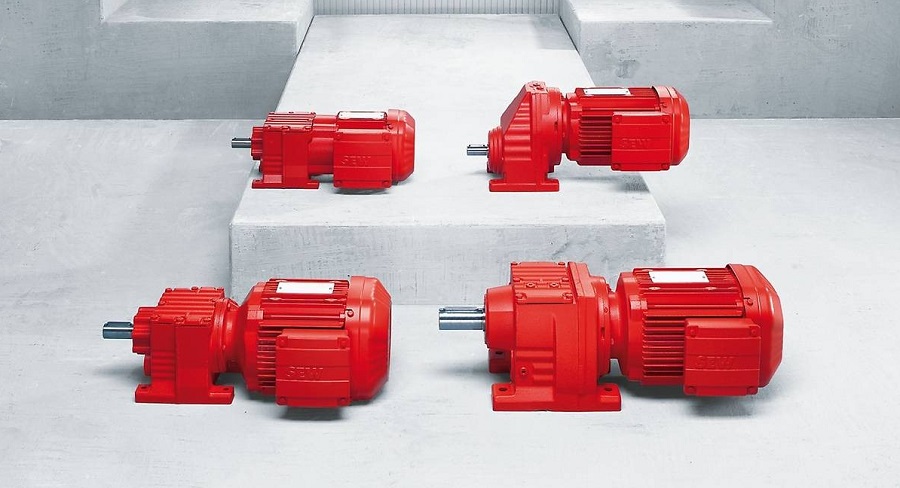

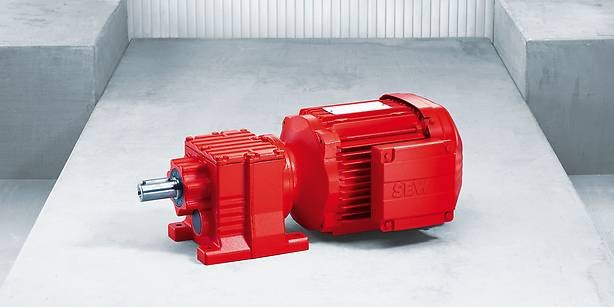

Hộp giảm tốc Sew Eurodriver dòng R là dòng sản phẩm có tỷ lệ thiết kế lý tưởng giữa yêu cầu về hiệu suất và kích thước mà Sew Eurodrive mang lại.
Sew Eurodriver dòng R mang đến cho bạn hai mươi kích cở tùy chọn khác nhau của hộp giảm tốc bánh răng trụ, với dãi momen xoắn rộng tỷ lệ với kích thước hộp giảm tốc mang qua đó tối ưu cho ứng dụng khắt khe nhất của bạn.
1. Lợi ích khi sử dụng hộp giảm tốc Sew Eurodriver dòng R
- Sản phẩm toàn diện: Sew Eurodriver dòng R có tới 6 kích thước khác nhau cho hộp giảm tốc 1 cấp và 15 kích thước cho hộp hai và ba cấp. Hộp giảm tốc dòng R cung cấp dãy momen xoắn và tỷ số truyền liên tục tinh tế để bạn lựa chọn.
- Tổ hợp hợp dễ dàng với nhà máy: bạn có thể dễ dàng lắp đặt hộp giảm tốc bánh răng trụ với một động cơ AC hoặc một động cơ servo mà bạn chọn từ hệ thống modul động cơ của Sew.

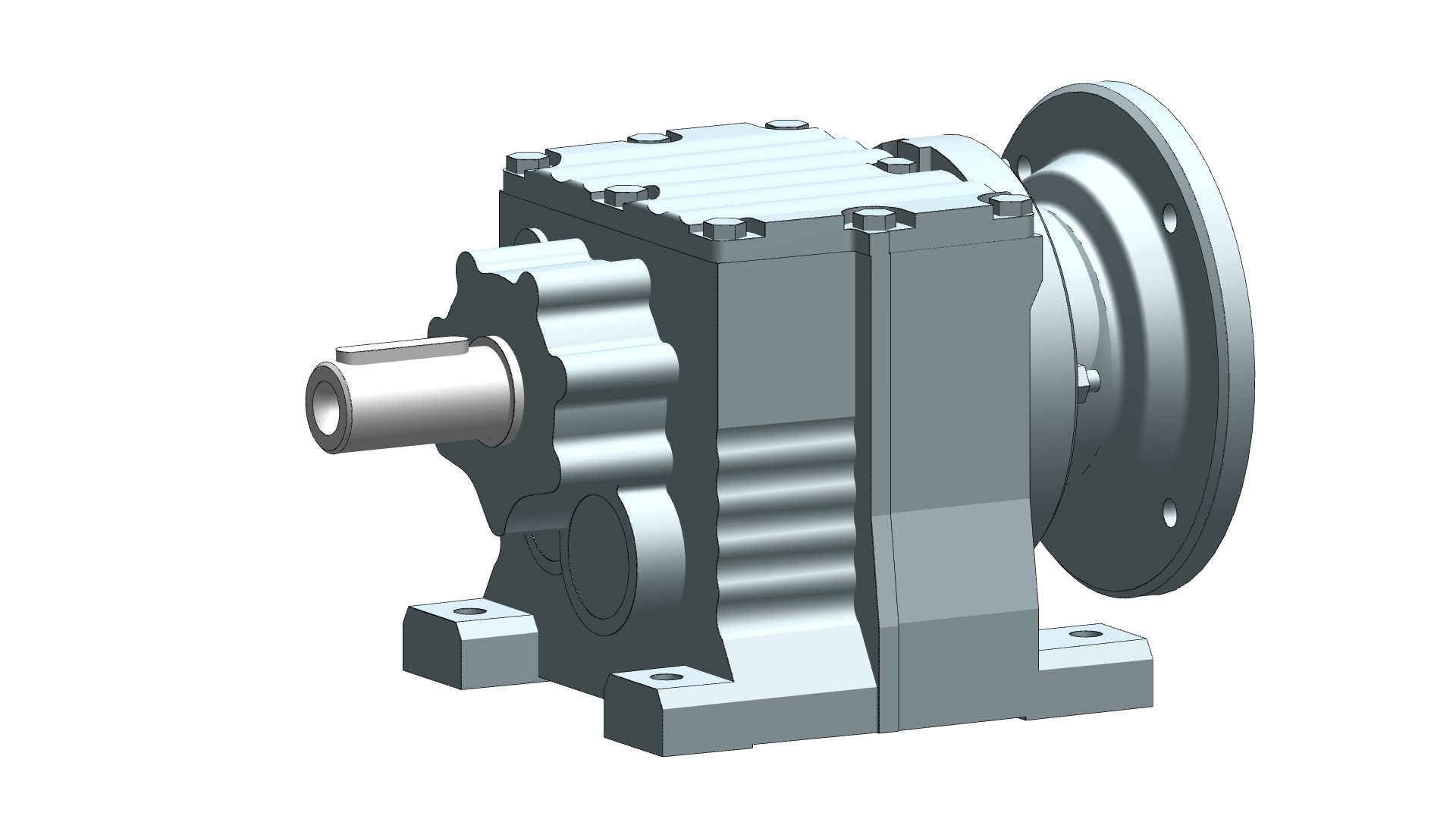

2. Hộp giảm tốc bánh răng trụ Sew loại R
Sew Eurodriver dòng R mang đến cho bạn sản phẩm hiệu suất cao và dải tỷ số truyền rộng.
Hộp giảm tốc bánh răng trụ là dòng sản phẩm “kinh điển” trong danh mục bộ truyền động mà Sew Eurodrive mang đến: với 6 kích thước khác nhau cho hộp giảm tốc 1 cấp và 15 kích thước cho hộp giảm tốc hai và ba cấp có phạm vi mô-men từ 50 đến 20 000 Nm.
Dòng hộp giảm tốc R cũng đi đầu về tỷ số truyền rộng: từ i = 1,30 đến i = 289,74 đối với hộp giảm tốc 1 cấp, với bộ truyền động 2 và 3 cấp tỷ số truyền lên tới i = 27001.
Dải momen và tỷ số truyền rộng của dòng động cơ Sew R mang đến sự lựa chọn đơn giản hơn hầu hết các dòng sản phẩm khác trên thị trường.
Tất nhiên, yêu cầu về tốc độ đầu ra cao hoặc khối lượng thấp cũng được đáp ứng bởi các bộ giảm tốc Sew Eurodriver dòng R.
Sew Eurodriver dòng R luôn đạt hiệu suất cao (lên tới 98%), các động cơ bánh răng trụ cung cấp tỷ lệ tối ưu giữa công suất và không gian lắp đặt trong nhà máy của bạn.
Điều này nghĩa là: Động cơ bánh răng trụ hầu như luôn phù hợp với tất cả các ứng dụng của bạn.
Khi các ứng dụng của bạn yêu cầu sử dụng động cơ, hãy sử dụng các sản phẩm trong hệ thống modul của Sew-Eurodrive. Kết hợp các bộ truyền động của dòng R với động cơ AC thành động cơ giảm tốc bánh răng trụ R..DR.. hoặc với động cơ servo để trở thành động cơ servo bánh răng trụ R..CMP.
Chỉ cần chọn động cơ AC hoặc động cơ servo riêng biệt sẽ đáp ứng hoàn hảo các nhu cầu cho bạn.
Xem thêm: các sản phẩm động cơ giảm tốc khác
3. Các biến thể của hộp giảm tốc bánh răng trụ RX / R / RM
- Một cấp hoặc nhiều cấp
- Gắn chân hoặc mặt bích
- Gắn chân và mặt bích
- Gắn mặt bích với vòng mở rộng

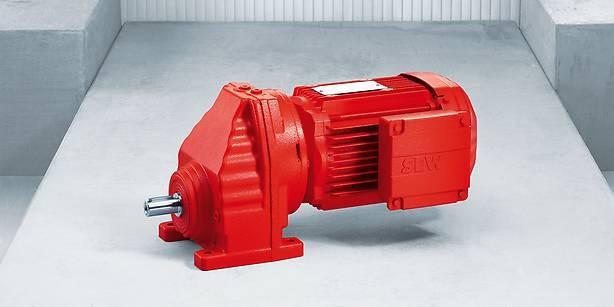

3.1. Dòng hộp giảm tốc bánh răng trụ một cấp RX.
a. Tính năng Sew Eurodriver dòng RX
- Hiệu suất cao với 6 kích thước hộp giảm tốc
- Tốc độ đầu ra cao, mô-men xoắn lên tới 830 Nm
- Tỷ số truyền lên tới i = 8,65
- Có sẵn thiết kế chân hoặc mặt bích
b. Thông số kỹ thuật Size RX 57 / 67 / 77 / 87 / 97 / 107
| Tỷ số truyền | (i) | 1,30 – 8,65 |
| Momen xoắn đầu ra | (Nm) | 69 – 830 |
| Dải công suất động cơ (Gắn qua bộ chuyển đổi động cơ AM) | (kW) | 0,12 – 45 |
c. Ứng dụng
- Băng tải lăn
- Băng chuyền
- Băng tải xích
3.2. Dòng hộp giảm tốc bánh răng trụ hai và ba cấp R
a. Tính năng Sew Eurodriver dòng R
- 15 kích cỡ hộp giảm tốc
- Tối ưu giữa hiệu suất và không gian lắp đặt
- Phân đoạn kích thước và tỷ số truyền
- Giảm sai lệch
b. Thông số kỹ thuật Size R 07 / 17 / 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167.
| Tỷ số truyền | (i) | 3,21 – 289,74 |
| Tỷ số truyền hộp giảm tốc kép | (i) | 90 – 27001 |
| Momen xoắn đầu ra R07 – R167 | (Nm) | 50 – 20000* |
| Dải công suất động cơ (Gắn qua bộ chuyển đổi động cơ AM) | (kW) | 0,12 – 90 |
c. Ứng dụng Sew Eurodriver dòng R
- Bàn quay
- Máy bơm và quạt
- Nhà máy xử lý nước thải và nước thải
- Băng tải lăn
- Băng chuyền
- Băng tải xích
- Đơn vị chuyển góc

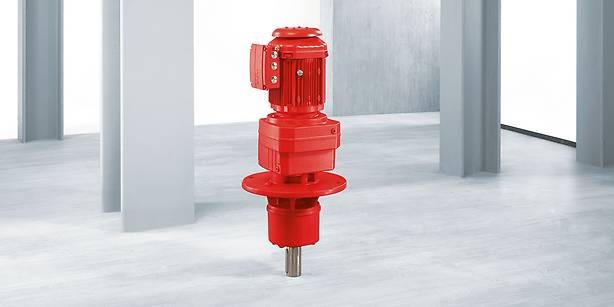

3.3. Dòng hộp giảm tốc bánh răng trụ một cấp RM.
a. Tính năng
- Hộp giảm tốc bánh răng trụ với vòng bi đầu ra mở rộng
- Được thiết kế đặc biệt cho máy khuấy
- Cung cấp mười kích thước hộp
- Cung cấp tỷ số truyền lên đến i = 289,74
- Cho phép tải treo, tải hướng trục cũng như momen uốn cao
b. Thông số kỹ thuật Size RM 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167
| Tỷ số truyền đơn vị | (i) | 4,29 – 289,74 |
| Tỷ số giảm bánh răng kép | (i) | 134 – 27 001 |
| tối đa. mô-men xoắn đầu ra | (Nm) | 450 – 20 000 |
| Dải công suất động cơ (Gắn qua bộ chuyển đổi động cơ AM) | (kW) | 0,12 – 160 |
c. Ứng dụng
- Máy khuấy
- Bơm trộn
- Máy trộn
- Công viên nhào lộn
4. Các phiên bản hộp giảm tốc bánh răng trụ
| Types | Hình ảnh | Mô tả |

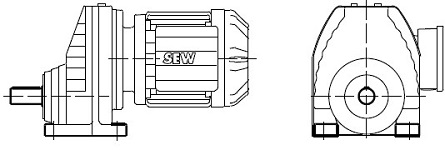

| RX.. |  |
Single-stage foot-mounted design, output shaft with key |
| RXF.. |  |
Single-stage B5 flange-mounted design, output shaft with key |

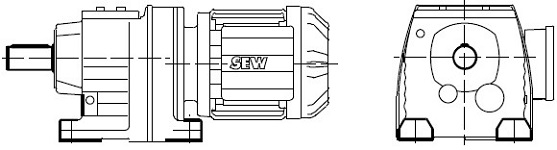

| R.. |  |
Foot-mounted design, output shaft with key |

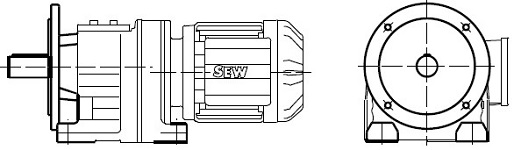

| R..F |  |
Foot- and B5 flange-mounted design, output shaft with key |

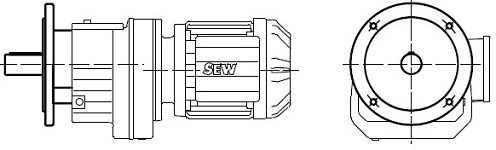

| RF.. |  |
B5 flange-mounted design, output shaft with key |

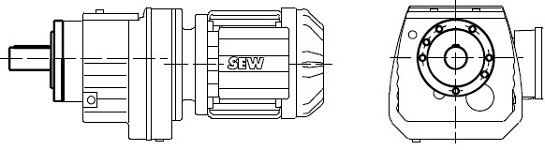

| RZ.. |  |
B14 flange-mounted design, output shaft with key |

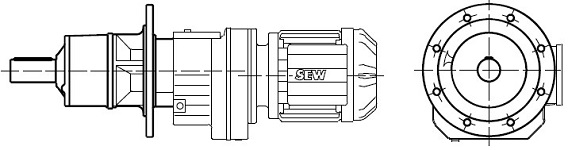

| RM.. B5 |  |
flange-mounted design with extended bearing hub, output shaft with key |
