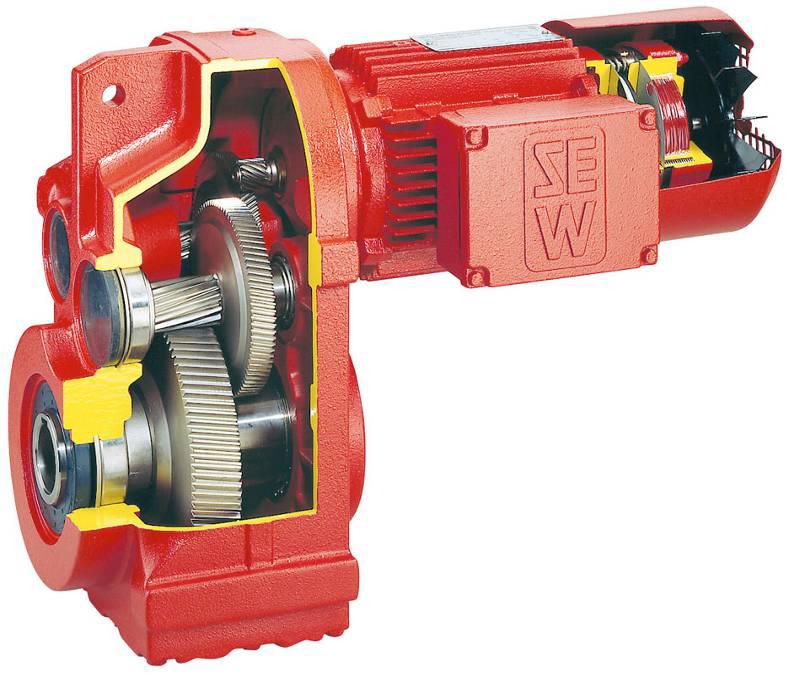

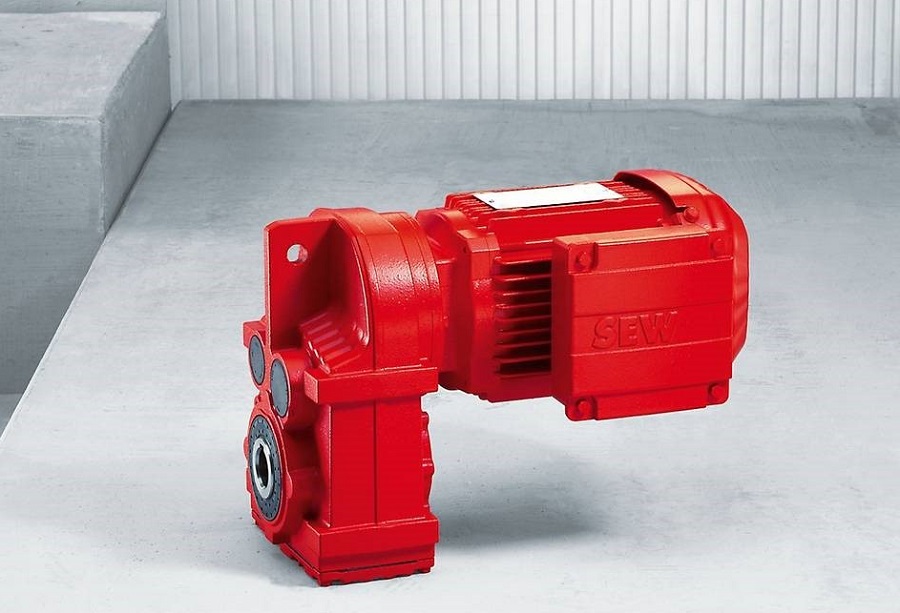

Motor giảm tốc Sew Loại F – Động cơ giảm tốc trục song song

Motor giảm tốc Sew Loại F là động cơ giảm tốc trục song song được thiết kế với kết cấu nhỏ gọn phù hợp với nhiều ứng dụng cần không gian lắp đặt nhỏ.

1. Động cơ hộp số trục song song: nhỏ gọn và mạnh mẽ

Motor giảm tốc Sew Loại F trục song song là model hoàn hảo cho tất cả các ứng dụng của bạn, nơi mà yêu cầu tiết kiệm không gian lắp đặt cần được tối ưu. Motor giảm tốc Sew Loại F cung cấp cho bạn sản phẩm có không gian lắp đặt nhỏ nhất nhờ thiết kế mảnh của chúng.

2. Các lợi ích của bạn khi sử dụng Motor giảm tốc Sew Loại F

• Tận dụng các biến thể: vì động cơ hộp số trục song song nhỏ gọn cung cấp cho bạn một phạm vi công suất rộng và mức linh hoạt tối đa.
• Tiết kiệm không gian lắp đặt: vì với động cơ hộp số trục song song, bạn tối ưu hóa yêu cầu không gian và mở ra một loạt tùy chọn triển khai hoàn toàn mới.

Xem thêm các dòng động cơ giảm tốc khac: tại đây

3. Động cơ giảm tốc trục song song tải lớn

Motor giảm tốc Sew Loại F trục đầu vào và đầu ra song song cho phép tối ưu hiệu suất của động cơ AC.

Các giải pháp động lực nhằm tiết kiệm không gian đang được phát triển đặc biệt trong kỹ thuật vận chuyển và quy trình kỹ thuật.

Điều này là lý do kiến hệ thống của bạn thường chỉ cung cấp không gian lắp đặt hạn chế cho công nghệ điều khiển.

Sew Eurodrive cung cấp cho bạn các Motor giảm tốc Sew Loại F trục song song cho các ứng dụng này. Sử dụng lợi thế cấu trúc này và tận dụng thiết kế vô cùng nhỏ gọn của động cơ giảm tốc trục song song của Sew.

Nhờ thiết kế modular của Sew, cho phép kết hợp hộp giảm tốc và động cơ theo mọi nhu cầu của bạn, Sew có thể dễ dàng đáp ứng các yêu cầu và ứng dụng cụ thể để thực hiện các giải pháp tối ưu cho bạn.

Motor giảm tốc Sew Loại F cung cấp cho bạn độ linh hoạt cao và các tùy chọn thiết kế trục rắn hoặc trục rỗng. Toàn bộ dải động cơ AC của Sew sẽ được cung cấp cho bạn khi lựa chọn động cơ.

Như vậy, bạn sẽ kết hợp thiết kế tối ưu không gian lắp đặt với sức mạnh, động lực và độ tin cậy để có một động cơ giảm tốc trục song song mạnh mẽ.

4. Tiết kiệm thời gian và tiền bạc

Bằng cách lựa chọn một trong các động cơ giảm tốc của Sew, bạn đã tiết kiệm được thời gian và tiền bạc trong việc lựa chọn và lên thiết kế cho dự án.

Điều này là do hệ thống modular của Sew cho phép một loạt các tùy chọn kết hợp cho hộp giảm tốc và động cơ.

Bạn có thể giảm chi phí vận hành, tin tưởng vào tuổi thọ kéo dài và hưởng lợi từ việc bảo trì đơn giản là điều mà thương hiệu Sew luôn đặt lên hàng đầu.

5. Đặc tính sản phẩm motor giảm tốc Sew Loại F

• Động cơ giảm tốc bánh răng trục song song
• Thiết kế mảnh hẹp cho không gian lắp đặt hạn chế
• Cũng có sẵn với giảm sai lệch
• Các biến thể có sẵn:
• Lắp đặt chân hoặc lắp đặt mặt bích
• Lắp mặt bích B5 hoặc B14
• Trục rắn hoặc trục trống
• Trục trống với kết nối then khóa, đĩa co, trục rổng với then khóa, hoặc TorqLOC®

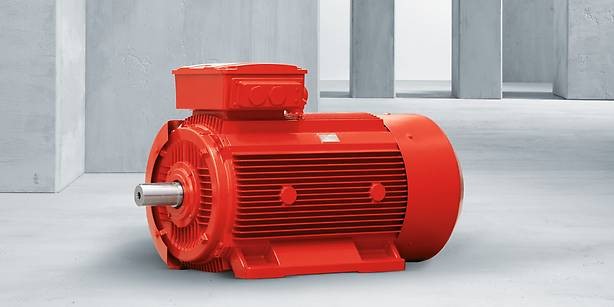

Động cơ AC

Kết hợp đơn giản giữa động cơ giảm tốc trục song song trục và động cơ AC của Sew Eurodrive:

DR.. series

Design	Efficiency class	Number of poles	Power (kW)
DRS..	IE1 Standard Efficiency	2-,4- or 6-pole	0.18 – 225
DRE..	IE2 High Efficiency	2-,4- or 6-pole	0.25 – 225
DRN..	IE3 Premium Efficiency	4-pole	0.75 – 200
DRP..	IE3 Premium Efficiency	2-,4- or 6-pole	0.37 – 160
DRU..	IE4 Super Premium Efficiency	4-pole	0.18 – 3

DR…J series (Line Start Permanent Magnet Motor)

Design	Efficiency class	Power (kW)
DRE..J	IE2 High Efficiency	0.37 – 4.0
DRP..J	IE3 Premium Efficiency	0.37 – 4.0
DRU..J	IE4 Super Premium Efficiency	0.18 –3.0

6. Technical data motor giảm tốc Sew Loại F

Motor giảm tốc Sew Loại F trục song song

with 4-pole DR63 motor:

Gear unit		Motor
Gear unit size	Mamax Gear unit (Nm)	Size	Power (kW)
27	130	63S4 – 63L4	0.12 – 0.25
37	200	63S4 – 63L4	0.12 – 0.25
47	400	63S4 – 63L4	0.12 – 0.25
57	600	63S4 – 63L4	0.12 – 0.25
657	820	63S4 – 63L4	0.12 – 0.25
77	1500	63S4 – 63L4	0.12 – 0.25
87	3000	–	–
97	4300	–	–
107	7840	–	–
127	12000	–	–
157	18000	–	–

with 4-pole DRS motor/IE1:

Gear unit		Motor
Gear unit size	Mamax Gear unit (Nm)	Size	Power (kW)
27	130	71S4 – 100M4	0.18 – 3
37	200	71S4 – 100M4	0.18 – 3
47	400	71S4 – 100M4	0.18 – 3
57	600	71S4 – 132M4	0.18 – 7.5
67	820	71S4 – 132MC4	0.18 – 9.2
77	1500	71S4 – 160M4	0.18 – 11
87	3000	71M4 – 180HC4	0.55 – 30
97	4300	80M4 – 225MC4	1.1 – 55
107	7840	100M4 – 225MC4	3 – 55
127	12000	132S4 – 225MC4	5.5 – 55
157	18000	160M4 – 315L4	11 – 200

with 4-pole DRE motor/IE2:

Gear unit		Motor
Gear unit size	Mamax Gear unit (Nm)	Size	Power (kW)
27	130	80S4 – 100LC4	0.37 – 3
37	200	80S4 – 100LC4	0.37 – 3
47	400	80S4 – 100LC4	0.37 – 3
57	600	80S4 – 160S4	0.37 – 7.5
67	820	80S4 – 160S4	0.37 – 7.5
77	1500	80S4 – 160MC4	0.37 – 11
87	3000	80S4 – 180LC4	0.37 – 22
97	4300	80S4 – 225M4	0.37 – 45
107	7840	100M4 – 225M4	2.2 – 45
127	12000	132M4 – 280M4	5.5 – 90
157	18000	160M4 – 315L4	9.2 – 200

with 4-pole DRN motor/IE3:

Gear unit		Motor
Gear unit size	Mamax Gear unit (Nm)	Size	Power (kW)
27	130	80M4 – 100L4	0.75 – 3.0
37	200	80M4 – 100L4	0.75 – 3.0
47	400	80M4 – 100L4	0.75 – 3.0
57	600	80M4 – 132M4	0.75 – 7.5
67	820	80M4 – 132M4	0.75 – 7.5
77	1500	80M4 – 160L4	0.75 – 15
87	3000	80M4 – 200L4	0.75 – 30
97	4300	80M4 – 225S4	0.75 – 37
107	7840	100LS4 – 250M4	2.2 – 55
127	12000	132S4 – 280M4	5.5 – 90
157	18000	132L4 – 315H4	9.2 – 200

with 4-pole DRU..J motor/IE4

Gear unit		Motor
Gear unit size	Mamax Gear unit (Nm)	Size	Power (kW)
27	130	71SJ4 – 90LJ4	0.18 – 1.5
37	200	71SJ4 – 90LJ4	0.18 – 1.5
47	400	71SJ4 – 100MJ4	0.18 – 2.2
57	600	71SJ4 – 100MJ4	0.18 – 2.2
67	820	71SJ4 – 100MJ4	0.18 – 2.2
77	1500	71SJ4 – 100LJ4	0.18 – 3.0
87	3000	71MJ4 – 100LJ4	0.37 – 3.0
97	4300	71MJ4 – 100LJ4	0.37 – 3.0
107	7840	–	–
127	12000	–	–
157	18000	–	–

7. Phạm vi ứng dụng motor giảm tốc Sew Loại F

• Các ứng dụng trong xử lý vật liệu
• Băng tải xích
• Ứng dụng quy trình
• Máy ép
• Máy đùn
• Băng tải trục vít
• Cần trục của giàn cần cẩu

8. Các phiên bản motor giảm tốc Sew Loại F

Type	Mô tả
F..DRN..	Parallel-shaft helical gearmotor in foot-mounted design
FA..B DRN..	Parallel-shaft helical gearmotor in foot-mounted design with hollow shaft
FV..B DRN..	Parallel-shaft helical gearmotor in foot-mounted design with splined hollow shaft to DIN 5480
FH..B DRN..	Parallel-shaft helical gearmotor in foot-mounted design with hollow shaft and shrink disk
FF..DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design
FAF..DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design with hollow shaft
FVF..DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design with splined hollow shaft to DIN 5480
FHF..DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design with hollow shaft and shrink disk
FA..DRN..	Parallel-shaft helical gearmotor with hollow shaft
FV..DRN..	Parallel-shaft helical gearmotor with splined hollow shaft according to DIN 5480
FH..DRN..	Parallel-shaft helical gearmotor with hollow shaft and shrink disk
FT..DRN..	Parallel-shaft helical gearmotor with hollow shaft and TorqLOC® hollow shaft mounting system
FZ..DRN..	Parallel-shaft helical gearmotor in B14 flange-mounted design
FAZ..DRN..	Parallel-shaft helical gearmotor in B14 flange-mounted design with hollow shaft
FVZ..DRN..	Parallel-shaft helical gearmotor in B14 flange-mounted design with splined hollow shaft to DIN 5480
FHZ..DRN..	Parallel-shaft helical gearmotor in B14 flange-mounted design with hollow shaft and shrink disk
FM.. DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design with extended bearing hub, output shaft with key
FAM.. DRN..	Parallel-shaft helical gearmotor in B5 flange-mounted design with extended bearing hub and hollow shaft
