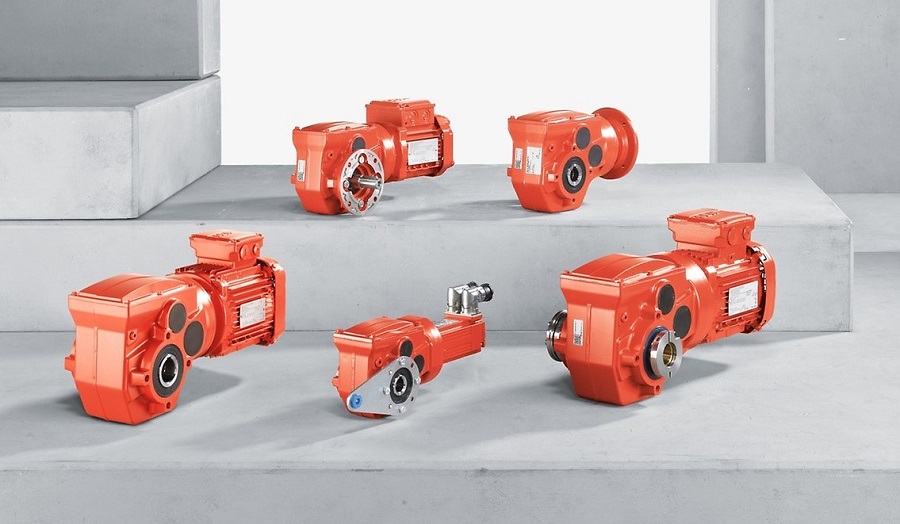

Sew Eurodrive dòng W – Hộp giảm tốc vuông góc SPIROPLAN®

Sew Eurodrive dòng W mang đến cho bạn sản phẩm có ứng dụng yêu cầu tốc độ đầu ra tối đa, nhưng cũng cần một cấu hình nhỏ gọn và nhẹ.

Hộp giảm tốc vuông góc SPIROPLAN® Sew Eurodrive dòng W – giải pháp trọng lượng nhẹ của mà vẫn đáp ứng đầy đủ các yêu cầu trên của bạn.

1. Lợi ích của bạn khi sử dụng Sew Eurodrive dòng W

• Hoạt động tiết kiệm chi phí: nhờ bánh răng SPIROPLAN® không mài mòn và giảm thiểu tổn thất do ma sát.
• Nhẹ và nhỏ gọn: nhờ vỏ nhôm và bánh răng được thiết kế đặc biệt.

2. Bộ bánh răng góc vuông nhỏ nhất của Sew với hiệu suất cao nhờ bánh răng không mài mòn.

Tính năng nổi bật của các bộ bánh răng vuông góc SPIROPLAN ® Sew Eurodrive dòng W là bánh răng không mài mòn. Nó đảm bảo truyền lực tin cậy và điều chỉnh tốc độ hoàn hảo cho hệ thống của bạn.

Nhờ có loại bánh răng này, các bộ bánh răng Spiropan nhỏ nhất của Sew cung cấp momen xoắn đầu ra cho phép lên tới 600 Nm trong dải công suất từ 0,09 kW đến 4 kW.

Sự kết hợp vật liệu thép-thép và tỷ lệ răng đặc biệt cho phép thiết kế bộ truyền động ngắn, giúp tiết kiệm không gian lắp đặt tối đa.

Xem thêm: các dòng hộp giảm tốc

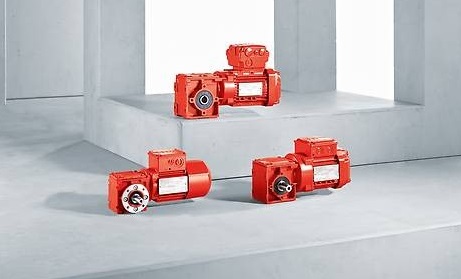

3. Những điều làm nên sự khác biệt

Nhờ có lớp vỏ bằng nhôm, các hộp giảm tốc SPIROPLAN® dòng W với khối lượng nhẹ thực sự. Hơn nữa, bánh răng đặc biệt và dầu bôi trơn suốt vòng đời của chúng đảm bảo yêu cầu rất ít phải bảo dưỡng.

Sew Eurodrive dòng W hoàn hảo cho ứng dụng hoạt động dài và mang đến sự tin cậy. Các bộ giảm tốc vuông góc SPIROPLAN® Sew Eurodrive dòng W phù hợp với hầu hết các tác vụ truyền động do có nhiều biến thể lắp đặt.

Khi bạn có nhu cầu sử dụng bộ truyền động, hãy sử dụng hệ thống thiết kế theo modul của Sew Eurodrive và kết hợp các hộp giảm tốc SPIROPLAN® dòng W với động cơ AC để tạo thành động cơ bánh răng góc phải W..DR..

Hoặc với động cơ servo để tạo thành động cơ servo góc phải W..CMP SPIROPLAN® gearmotor. Hoặc đơn giản là chọn động cơ AC hoặc động cơ servo riêng đáp ứng các yêu cầu của bạn.

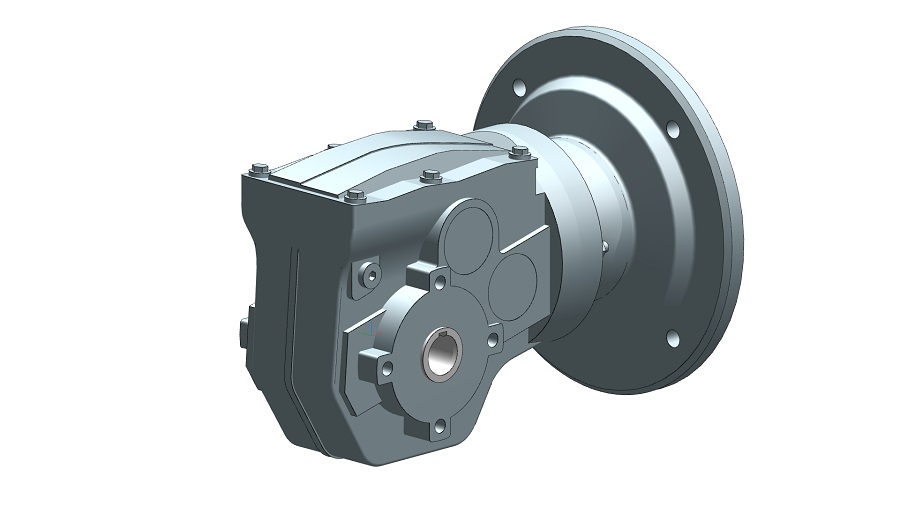

4. Một vài chi tiết kỹ thuật của bộ bánh răng W..9

Sew Eurodrive đã thiết lập một tiêu chuẩn mới với hộp số W..9. Mục tiêu cho sự phát triển mới là hiệu suất cao, tiếng ồn thấp và trọng lượng nhẹ.

Đồng thời, một loạt các biến thể và dải tỷ số truyền lớn sẽ cho phép nhiều ứng dụng khác nhau.

• Thiết kế bánh răng 2-3 giai đoạn
• Bánh răng 1 giai đoạn của SPIROPLAN® đảm bảo hiệu suất cao
• Các bánh răng côn của giai đoạn 2/3 cho phép momen xoắn cao và dải tỷ số truyền lớn và được điều chỉnh chính xác.
• Gắn động cơ bằng mặt bích – SEW cho phép kết hợp với hệ thống động cơ mở rộng.
• Dầu polyglycol tổng hợp hiệu suất cao CLP PG được sử dụng để bôi trơn các răng của bánh răng và các điểm ma sát.

W..59 mới hoàn thành dòng hộp giảm tốc W..9. Với mô-men xoắn đầu vào lên tới 600Nm, bộ giảm tốc SPIROPLAN® dòng W có thể mở rộng dải mô-men xoắn trên.

5. Lợi ích của bạn khi sử dụng Sew Eurodrive dòng W

• Một bộ truyền động tiết kiệm năng lượng với hiệu suất cao trên toàn bộ dải tỷ số truyền.
• Hoạt động yên tĩnh ở bất kỳ tốc độ nào.
• Kết nối với hệ thống modul động cơ của Sew cho phép bạn lắp đặt tất cả các động cơ SEW và các tùy chọn của chúng, đồng thời cho bạn thực hiện dịch vụ và bảo trì.
• Dịch vụ được cải thiện thông qua việc sử dụng các loại dầu tiêu chuẩn của SEW.

6. Mật độ năng lượng cao hơn trong một không gian nhỏ

Sự kết hợp của dầu bôi trơn mới và các phương pháp tính toán mới đã được thử nghiệm và chứng nhận trong các quy trình toàn diện, chuyên sâu có nghĩa là dòng hộp giảm tốc W có thể cung cấp cho bạn mô-men xoắn cao hơn.

Các kích thước W..10, W..20 và W..30 có mô-men xoắn cao hơn, đặc biệt là trong phạm vi tỷ số truyền nhỏ. Mức tăng mô-men xoắn mở rộng từ +4 % đến +115 %.

Bên cạnh việc bôi trơn bánh răng, dầu bánh răng cũng đóng một vai trò quan trọng trong việc tản nhiệt trong các bộ phận bánh răng. Dầu bôi trơn mới trong dòng GearOil by SEW-EURODRIVE giúp tăng hiệu suất của bộ bánh răng bằng cách giảm ma sát trong bánh răng và tăng cường khả năng tản nhiệt.

GearOil của SEW-EURODRIVE tạo thành một lớp màng bôi trơn hiệu quả cao trên các bánh răng, giúp tăng tuổi thọ của cả chất bôi trơn và các bộ phận bị mài mòn như phớt và ổ trục.

Mô-men xoắn tăng lên có nghĩa là bạn có thể chọn kích thước nhỏ hơn hoặc nếu bạn không thể thay đổi kích thước bộ truyền động, bạn sẽ có hệ số an toàn cao hơn cho hộp giảm tốc của bạn.

Rõ ràng là việc tăng mô-men xoắn không làm thay đổi bất kỳ yếu tố nào khác. Hộp giảm tốc vuông góc SPIROPLAN® Sew Eurodrive dòng W thậm chí còn trở nên hiệu quả hơn, đồng thời hoạt động ít tiếng ồn.

Kết hợp với các động cơ DRN.. nhỏ, mới (DRN63, DRN71 và DRN80), chúng cũng cho phép bạn đạt được cấp hiệu suất năng lượng IE3 một cách dễ dàng và tiết kiệm chi phí.

7. Tính năng Sew Eurodrive dòng W

Các hộp giảm tốc vuông góc SPIROPLAN® dòng W mạnh mẽ:

• Bánh răng SPIROPLAN ® không mài mòn (kết hợp vật liệu thép-thép) và tỷ lệ ăn khớp răng đặc biệt. Giảm thiểu tổn thất ma sát, tối ưu hóa hiệu suất cơ học, giảm tiêu thụ năng lượng; Chạy/vận hành
• Tỷ số truyền nhỏ cho phép kết hợp với công suất động cơ cao và tốc độ cao
• Vỏ nhôm với khối lượng nhẹ
• Lắp đặt:Khoảng cách lỗ và chiều cao trục giống hệt nhau
• Lắp đặt cho các kích thước bánh răng W..10, W..20, W..30: Ở các kích thước này, tất cả các vị trí lắp đều có thể thực hiện được mà không cần thay đổi lượng dầu vì lượng dầu đổ vào không phụ thuộc vào vị trí lắp
• Cách lắp đặt có sẵn: Gắn trên chân hoặc mặt bích B5; Trục đặc hoặc trục rỗng có then chốt hoặc shrink disk; Adapter hoặc trục đầu vào tự do (W..9)
• Gắn động cơ không đồng bộ: Đối với hộp giảm tốc cỡ W..10, W..20, W..30: Gắn động cơ trực tiếp; đối với kích thước bộ giảm tốc W..9: Lắp mặt bích
• Tùy chọn có sẵn: Thiết kế MOVIMOT®: như một bộ truyền động vuông góc với bộ biến tần tích hợp; thiết kế MOVI‑SWITCH®: như một bộ truyền động vuông góc với chức năng bảo vệ và chuyển mạch tích hợp

8. Thông số kỹ thuật Sew Eurodrive dòng W

Sê-ri W / cỡ 10, 20, 30, 19, 29, 39, 49, 59

	Tỷ số truyền	Momen đầu ra	Dải công suất động cơ
Size	i	Nm	kW
W..10	6,75 – 75,00	30	0,09 – 0,12
W..20	6,57 – 75,00	45	0,12 – 0,37
W..30	6,57 – 75,00	69	0,12 – 0,75
W..19	5,90 – 167,59	80	0,09 – 0,75
W..29	4,68 – 188,47	130	0,12 – 1,1
W..39	4,72 – 210,49	200	0,12 – 1,5
W..49	7,22 – 200,76	400	0,12 – 3-0
W..59	6,76 – 213,21	600	0,12 – 4,0

9. Ứng dụng Sew Eurodrive dòng W

• Băng chuyền nhỏ và chạy nhanh trong intralogistics
• Băng tải con lăn
• Băng chuyền
• Băng tải chip
• Kích thước W10, W20, W30:Đặc biệt phù hợp với môi trường làm việc nhạy cảm với tiếng ồn
• Kích thước W..9:Trong thiết kế gắn trên trục đặc biệt thích hợp cho các ứng dụng vệ sinh trong ngành công nghiệp thực phẩm và đồ uống

11. Các phiên bản động cơ giảm tốc trục vít

Types	Hình ảnh	Mô tả

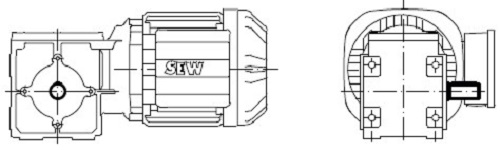

W..		Foot-mounted design, output shaft with key

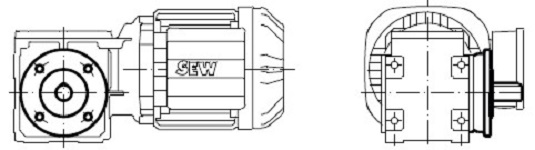

WF..		B5 flange-mounted design, output shaft with key

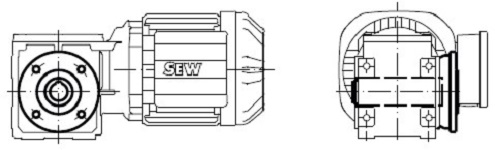

WAF..		B5 flange-mounted design and hollow shaft with keyway

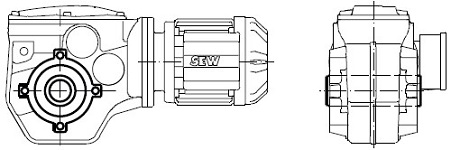

WA..		Hollow shaft with keyway

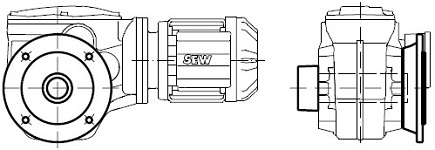

WHF..		B5 flange-mounted design and hollow shaft with shrink disk

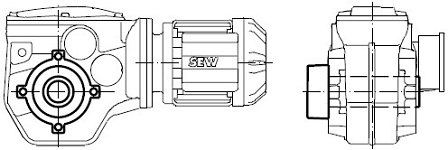

WH..		Hollow shaft with shrink disk

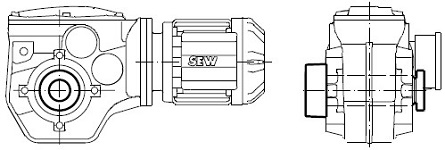

WT..		Hollow shaft with TorqLOC® hollow shaft mounting system
