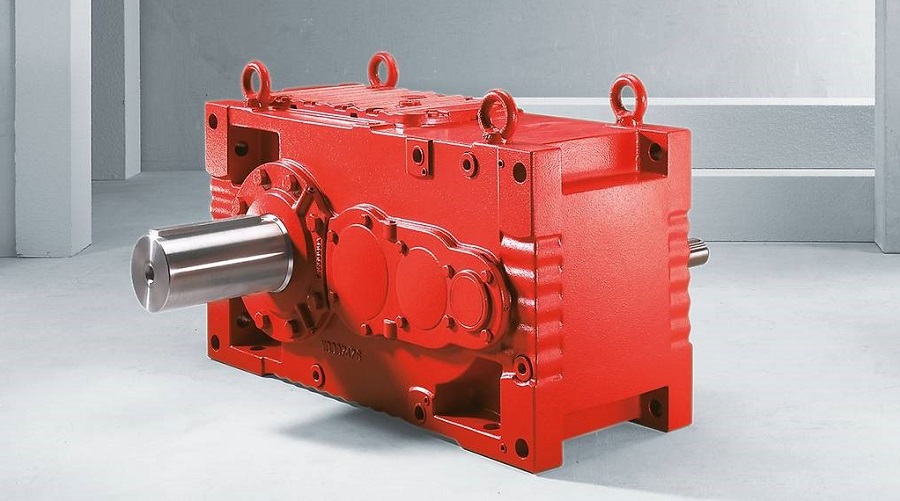

Hộp giảm tốc công nghiệp Sew Eurodrive dòng MC

Sew Eurodrive dòng MC là bộ truyền động công nghiệp được thiết kế cho dải mô-men xoắn thấp lên đến 65 kNm.

Điểm mạnh của Sew Eurodrive dòng MC nằm ở dải tỷ số truyền trung bình cho nên hộp giảm tốc công nghiệp sew dòng MC yêu cầu không gian lắp đặt nhỏ.

1. Hộp giảm tốc công nghiệp có tỷ số truyền trung bình

Sew Eurodrive dòng MC sử dùng bộ bánh răng trụ và bộ bánh răng côn xoắn

Ngoài việc Sew Eurodrive dòng MC yêu cầu không gian lắp đặt nhỏ, khả năng đáp ứng cao cho yêu cầu của nhà máy và hệ thống của bạn là yếu tố thiết yếu khi lựa chọn hộp giảm tốc công nghiệp phù hợp.

Sew Eurodrive dòng MC là một trong những bộ sản xuất bộ truyền động công nghiệp hàng đầu trên thế giới, Sew đáp ứng đầy đủ các tiêu chí khắt khe với sản phẩm Sew eurodrive dòng MC, Sew cung cấp các bộ truyền động song song và vát cực kỳ nhỏ gọn.

Chỉ cần lắp đặt bộ giảm tốc bánh răng trụ hoặc bộ giảm tốc bánh răng côn xoắn trên hệ thống máy của bạn có thể đáp ứng hầu hết các yêu cầu của ứng dụng mà bạn cần.

Sew Eurodrive dòng MC với lớp vỏ nguyên khối cho phép lắp đặt theo chiều ngang, dọc và đứng. Điều này cho phép bạn có độ linh hoạt cao nhất có thể để lắp đặt và vận hành.

Xem thêm: Hộp giảm tốc công nghiệp Sew loại X

2. Dòng sản phẩm hộp giảm tốc Sew eurodrive dòng MC được thiết kế tối ưu cho các ứng dụng có tải trọng trên trục cao.

Các hộp giảm tốc bánh răng trụ hoặc hộp giảm tốc bánh răng côn xoắn của sản phẩm Sew Eurodrive dòng MC được trang bị cho khả năng chịu tải trọng trục cao.

Với khái niệm khoảng cách vòng bi mở rộng (EBD) của Sew Eurodrive, Sew Eurodrive củng cố vòng bi trong hộp giảm tốc.

Điều này mang đến lợi ích cho bạn nếu ứng dụng của bạn là các quá trình khuấy trong các nhà máy chế biến. Trong nhiều trường hợp, bạn không cần phải có một vòng bi khuấy riêng biệt. Hoặc bạn tránh tình trạng quá khổ hộp giảm tốc công nghiệp của mình.

Khái niệm này được bổ sung bởi các mặt bích lắp đặt tiêu chuẩn và mặt bích khô tùy chọn. Với mặt bích khô này, bạn có thể chắc chắn rằng dầu sẽ không rò rỉ từ trục đầu ra của hộp giảm tốc công nghiệp của bạn. Điều này giúp bạn giảm thiểu chi phí bảo trì của mình xuống mức tối thiểu.

Khái niệm modul của bộ giảm tốc bánh răng trụ hoặc bộ giảm tốc bánh răng côn xoắn trong dòng sản phẩm Sew Eurodrive dòng MC cũng cung cấp cho bạn nhiều tùy chọn phụ kiện khác.

Bao gồm motor adapters, hệ thống truyền đai và hệ thống chống quay ngược. Các tùy chọn này giúp Sew Eurodrive luôn cung cấp cho bạn giải pháp truyền động hoàn hảo, phù hợp nhất với yêu cầu của bạn.

3. Lợi ích của bạn với Sew Eurodrive dòng MC

• Lắp đặt linh hoạt: Với thiết kế nguyên khối chắc chắn, cho phép lắp đặt theo chiều ngang, dọc và đứng.
• Giảm chi phí cộng thêm: Nhờ vào khái niệm khoảng cách vòng bi mở rộng (EBD) giúp tăng cường vòng bi trong hộp giảm tốc và loại bỏ nhu cầu phải sử dụng một vòng bi riêng biệt. Điều này giúp giảm chi phí cho bạn.
• Bảo trì tối thiểu: Nhờ tùy chọn bộ phớt kín “Drywell”, giúp ngăn chặn dầu rỉ từ trục đầu ra của bộ hộp giảm tốc của bạn. Điều này giúp giảm thiểu chi phí bảo trì.
• Dễ dàng nâng câp mở rộng: Với khái niệm modul linh hoạt bao gồm nhiều thiết bị tùy chọn như motor adapters, truyền đai và chống chạy ngược. Điều này điều này giúp Sew Eurodrive luôn có thể cung cấp cho bạn giải pháp động cơ phù hợp nhất với yêu cầu của bạn.

4. Tính năng của hộp giảm tốc Sew Eurodrive dòng MC

• Bộ truyền động công nghiệp độc lập
• Hộp giảm tốc bánh răng trụ hoặc bộ giảm tốc bánh răng côn xoắn
• Hệ thống modul
• Đáp ứng các thiết kế đặc biệt
• Thân vỏ nguyên khối
• Vị trí lắp đặt đa dạng
• Tất cả các kết nối trục đầu vào và đầu ra có sẵn trên thị trường
• Khái niệm EBD (mở rộng vòng bi) với các loại vòng bi đầu ra tùy thuộc vào yêu cầu của ứng dụng
• Tùy chọn mặt bích và thiết kế “Drywell”
• Tùy chọn thiết kế theo tiêu chuẩn ATEX (Nhóm II, các danh mục 2/3G và 2/3D, vùng 1, 21, 2 và 22)

Ngoài ra còn một số điểm khác như:

• Nguyên tắc “lắp ráp theo đơn đặt hàng” -> Đơn đặt hàng được lắp ráp ngay khi đặt hàng, các bộ phận có sẵn trong kho “Catalog” Gear Units
• Thân bằng gang xám (GG25), có sẵn tùy chọn GGG45
• Khái niệm vỏ phổ biến (cho tất cả các vị trí lắp đặt)
• Thân vỏ đơn khối
• Bánh răng thép được xử lý nhiệt 17CrNiMo6, 20MnCr6HH
• Tất cả các kết nối trục nội bộ đều là kết nối dương với then khóa mặc định

Tính toán bánh răng

• Hệ số an toàn cho sức bền mỏi chân răng, SF là 1,2
• Hệ số an toàn cho khả năng chống mài mòn bề mặt răng, SH là 1,0

Thiết kế răng bánh răng

• mô đun thông thường lên đến mn = 7 với các bánh răng xoắn
• mô đun thông thường lên đến mn = 7,76 với các bánh răng côn

Tính năng trục đầu ra LSS.

	Trục đặc có then chốt
	Trục rỗng có then chốt
	Trục rỗng với khóa co (shrink disc)

Tính năng của phớt làm kín Sew Eurodrive dòng MC

Hệ thống phớt cơ khí sẵn có:

• Phớt cơ khí đơn (tiêu chuẩn)
• Phớt cơ khí kép với ống bôi trơn (môi trường bụi)
• Phớt Taconite / vú mỡ bôi trơn tùy chọn (môi trường bụi với hạt ăn mòn)
• Hệ thống phớt drywell cho hộp giảm tốc dọc
• Thiết kế phớt chia 2 phần

Nguyên tắc phớt làm kín:

• Phớt với vỏ bảo vệ bụi được sử dụng như là tiêu chuẩn.
• NBR (Nitrile) => tiêu chuẩn cho LSS, Khi nhiệt độ vượt quá 80 °C => FKM (Viton)
• HSS => luôn luôn sử dụng FKM (Viton) trên bề mặt đã được làm cứng.
• Sự sắp xếp phớt được chọn không ảnh hưởng đến kích thước đầu trục.

5. Technical data

Gear unit type	Stages	Gear ratio (i)	Nominal torque MN2 (kNm)
MC.P.. helical gear units:	2- and 3-stage	7.1 – 112	6 – 65
MC.R.. bevel-helical gear units:	2- and 3-stage	7.1 – 112	6 – 65

6. Các lĩnh vực ứng dụng

Các bộ truyền động công nghiệp MC series là các bộ truyền động có công suất trung bình và nhỏ được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

• Công nghiệp vật liệu xây dựng, công nghiệp khai thác, công nghiệp hóa chất và công nghiệp thực phẩm và thức ăn chăn nuôi trong các hệ thống xử lý vật liệu
• Công nghiệp môi trường
• Công nghiệp gỗ
• Công nghiệp giấy

Những bộ truyền động này phù hợp cho nhiều ứng dụng khác nhau, trong đó mô men xoắn lớn và hoạt động đáng tin cậy là rất quan trọng.

Thiết kế mô-đun và tính linh hoạt trong vị trí lắp đặt làm cho chúng trở thành lựa chọn đa dụng cho các ngành công nghiệp khác nhau.
