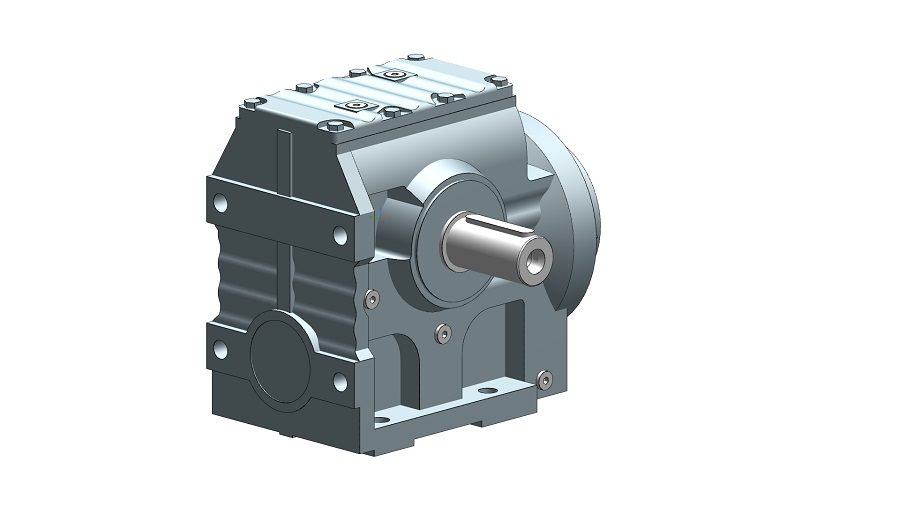

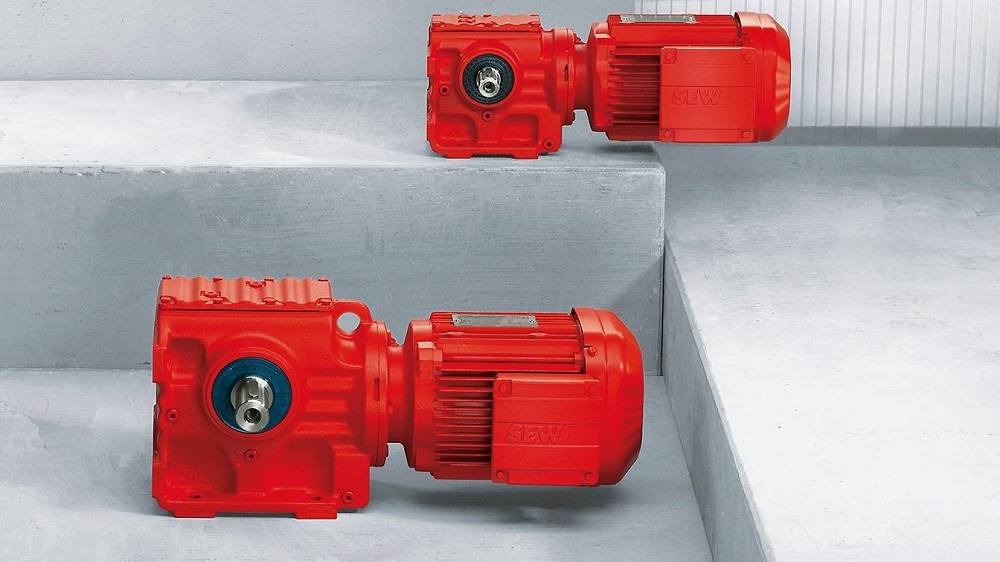

Motor giảm tốc Sew loại S – Động cơ giảm tốc trục vít bánh vít

Với thiết kế của motor giảm tốc Sew loại S được kết hợp với bánh răng trục vít bánh vít Sew Eurodrive dòng S..DR có hiệu suất đặc biệt cao.

Motor giảm tốc Sew loại S cũng vô cùng yên tĩnh và giảm thiểu mức độ phát ra tiếng ồn cao.

1. Lợi ích của bạn khi sử dụng motor giảm tốc Sew loại S

• Giảm tiếng ồn: vì động cơ hộp giảm tốc trục vít – bánh vít giảm thiểu tiếng ồn trong khu vực xung quanh hệ thống của bạn nhờ tính mượt khi hoạt động.
• Tăng hiệu suất: vì hộp giảm tốc trục vít – bánh vít cung cấp một mức độ hiệu suất cao nhờ sự kết hợp với giai đoạn bánh răng xoắn ốc trong hộp số.

2. Hoạt động liên tục tiếng ồn thấp

Kết hợp động cơ giảm tốc bánh răng trục vít – bánh vít nhằm tối ưu hóa độ hiệu suất hoạt động

Bạn mong đợi một giải pháp truyền động ấn tượng với mức hiệu suất và hiệu quả cao?

Trong trường hợp đó, Sew Eurodrive sẽ giới thiệu đến bạn các motor giảm tốc Sew loại S chất lượng cao.

Chúng có thể được triển khai riêng lẽ trong hệ thống modul. Bằng cách này, Sew cung cấp cho bạn rất nhiều dải công suất, tỷ số truyền và kích cỡ động cơ.

Tuy nhiên, Ưu điểm lớn nhất của chúng là sự mượt mà và cực kỳ ít tiếng ồn. Một điều chắc chắn là với các động cơ giảm tốc Sew Eurodrive dòng S..DR la ít tiếng ồn, bạn đang lựa chọn một giải pháp truyền động mạnh mẽ mà bạn hầu như không nghe được tiếng của chúng.

Khái niệm này cũng cho bạn nhiều đặc tính và lợi ích sản phẩm. Những điều này bao gồm hiệu suất cao đáng kể của việc kết hợp bánh răng trục vít và bánh răng bánh vít.

Đây là cách bạn tiết kiệm được năng lượng của hệ thống và có thể giảm chi phí vận hành liên tục đáng kể.

Bạn sẽ nhận được các động cơ bánh răng trục vít – bánh vít motor giảm tốc Sew loại S ít tiếng ồn – phù hợp với yêu cầu của bạn – với một loạt động cơ AC trong hệ thống của Sew.

Ngoài ra, bạn có thể tự do cấu hình tất cả các thuộc tính liên quan. Như vậy, bạn có thể hiệu quả để sử dụng tất cả các lợi ích được cung cấp bởi kết hợp bánh răng xoắn ít tiếng ồn và động cơ được tối ưu hóa này.

Thậm chí, sự đa dạng lớn hơn có thể được đạt được nhờ thiết kế lắp đặt mặt bích, chân đế và tùy chọn giữa trục đặc hoặc trục rỗng.

Xem thêm các dòng động cơ giảm tốc khác: Tại đây

3. Tiết kiệm thời gian và tiền bạc

Bằng cách lựa chọn một trong các động cơ bánh răng xoắn của Sew Eurodrive, bạn đã tiết kiệm được thời gian và tiền bạc cho việc lựa chọn và lập kế hoạch dự án.

Điều này bởi vì hệ thống modul của Sew cho phép nhiều tùy chọn kết hợp cho bộ giảm tốc bánh răng trụ R..DR… Do đó, bạn có thể giảm chi phí vận hành, tuổi thọ sản phẩm lâu dài và bảo trì đơn giản, điều này là ưu điểm của thương hiệu mà Sew luôn cam kết.

4. Các tính năng động cơ giảm tốc S..DR

Động cơ giảm tốc trục – vít bánh vít

• Sự kết hợp trục vít hiệu quả tốt hơn đáng kể so với các đơn vị bánh răng trục vít đơn
• Hoạt động rất êm ái và có mức độ tiếng ồn rất thấp
• Có các biến thể sau đây:
• Lắp đặt bằng chân hoặc mặt bích
• Mặt bích B5 hoặc B14
• Trục đặc hoặc trục rỗng
• Trục rỗng với kết nối then khóa, đĩa co, trục rỗng then hoa hoặc hệ thống lắp đặt trục rỗng TorqLOC®

Động cơ AC

Bạn có thể kết hợp motor giảm tốc Sew loại S với động cơ AC của Sew.

DR.. series

Design	Efficiency class	Number of poles	Power (kW)
DRS../DR2S	IE1 Standard Efficiency	2-,4- or 6-pole	0.09 – 45
DRN..	IE3 Premium Efficiency	2-,4- or 6-pole	0.12 – 37

5. Technical data motor giảm tốc Sew loại S

Motor giảm tốc Sew loại S – Động cơ giảm tốc trục vít bánh vít

S series/S..7p series / sizes 37 / 47 / 57 / 67 / 77 / 87 / 97

Gear unit ratio	i	3.97 – 288.00
Gear unit ratio – compound gear units	i	110 – 33 818
Max. output torque*	Nm	92 – 4 300
Motor power range (mounting via AM motor adapter)	kW	0.12 – 30

* Smaller values possible, depending on the ratio

S series worm gearmotor with 4-pole DR2S/DRS motor / IE1

Gearbox	Size	Mamax gearbox [Nm]	Motor
			Size	Power [kW]
S	37/37p	92/105	63MS4 – 90M4	0.12 – 1.5
	47/47p	170/200	63MS4 – 100M4	0.12 – 3
	57/57p	295/370	63MS4 – 100LC4	0.12 – 4
	67/67p	520/720	63MS4 – 132M4	0.12 – 7.5
	77/77p	1270/1500	63MS4 – 160MC4	0.12 – 15
	87/87p	2280/3000	71MS4 – 180L4	0.37 – 22
	97/97p	4000/4300	71MS4 – 225M4	0.37 – 45

S series worm gear motor with 4-pole DRN motor / IE3

Gearbox	Size	Mamax gearbox [Nm]	Motor
			Size	Power [kW]
S	37/37p	92/105	63MS4 – 90L4	0.12 – 1.5
	47/47p	170/200	63MS4 – 100L4	0.12 – 3
	57/57p	295/370	63MS4 – 100L4	0.12 – 3
	67/67p	520/720	63MS4 – 132M4	0.12 – 7.5
	77/77p	1270/1500	63MS4 – 160L4	0.12 – 15
	87/87p	2280/3000	71MS4 – 180L4	0.37 – 22
	97/97p	4000/4300	71MS4 – 225S4	0.37 – 37

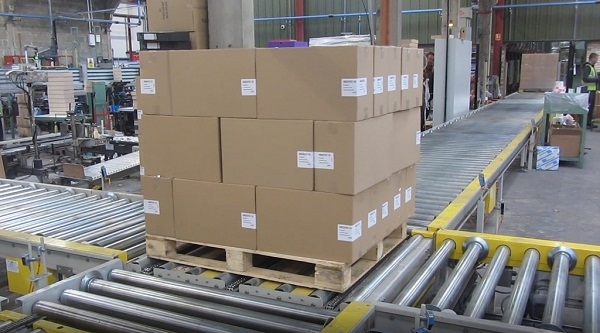

6. Ứng dụng motor giảm tốc Sew loại S

• Điều khiển giai đoạn
• Lắp ráp sản
• Máy ép
• Bàn quay
• Chuyển góc

7. Các phiên bản motor giảm tốc Sew loại S trục vít bánh vít

Types	Mô tả
S..DRN..	Helical-worm gearmotor in foot-mounted design
SF..DRN..	Helical-worm gearmotor in B5 flange-mounted design
SAF..DRN..	Helical-worm gearmotor in B5 flange-mounted design with hollow shaft
SHF..DRN..	Helical-worm gearmotor in B5 flange-mounted design with hollow shaft and shrink disk
SA..DRN..	Helical-worm gearmotor with hollow shaft
SH..DRN..	Helical-worm gearmotor with hollow shaft and shrink disk
ST..DRN..	Helical-worm gearmotor with hollow shaft and TorqLOC® hollow shaft mounting system
SAZ..DRN..	Helical-worm gearmotor in B14 flangemounted design with hollow shaft
SHZ..DRN..	Helical-worm gearmotor in B14 flangemounted design with hollow shaft and shrink disk
