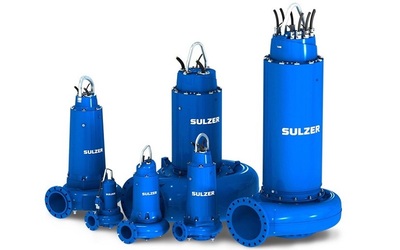

Bơm chìm nước thải Sulzer ABS XFP 80C-206G là dòng bơm chìm mạnh mẽ, đáng tin cậy, với động cơ IE3 hiệu suất cao cấp từ 1.3 đến 30.0 kW. Để bơm nước thải, nước thải từ các tòa nhà và công trường ở các khu vực dân cư, thương mại, công nghiệp và đô thị.
Tính năng Sulzer ABS XFP 80C-206G
- Động cơ kín nước, nhỏ gọn, chống ngập nước và tạo thành một cấu trúc nhỏ gọn, mạnh mẽ.
- Mức tăng nhiệt độ NEMA class A.
- Động cơ hiệu suất cao theo tiêu chuẩn với IEC 60034-30. Động cơ IE3 với thử nghiệm theo tiêu chuẩn IEC60034-2-1.
- Động cơ được thử nghiệm liên tục trong các ứng dụng ngập nước và không ngập nước.
- Phốt cơ khí cơ kép; SiC-SiC ở giữa, SiC-C (80C – 150E) và SiC-SiC (100G – 206G) tại động cơ. XFP 100G – 206G có thêm một lớp lipseal bên trong ở phía động cơ. Tất cả các vòng đệm đều không phụ thuộc vào hướng quay và chống chịu được sốc nhiệt độ.
- Giải pháp giắc cắm cáp chống xoắn (80C – 150E), hoặc giắc kết nối kín (nước) (100G – 206G).
- Các tùy chọn cánh thủy lực Contrablock và Contrablock Plus cho hiệu suất cao, hoặc cánh quạt xoáy để xử lý chất rắn tối đa.
- Vòng bi bôi trơn cho vòng đời với tuổi thọ tối thiểu 50.000 giờ với (80C – 150E), và 100.000 giờ với (100G – 206G).
- Trục bằng thép không gỉ. Được thiết kế với hệ số an toàn cao để ngăn ngừa gãy vỡ.
- Giám sát nhiệt độ bằng cảm biến nhiệt (140 °C) trong các cuộn dây stator.
- Theo dõi rò rỉ bằng đầu dò độ ẩm (DI) trong động cơ và buồng kín (80C – 150E) hoặc buồng động cơ (100G – 206G), báo hiệu cảnh báo kiểm tra nếu có rò rỉ tại các phớt.
- Thiết kế bên ngoài mịn màng để giảm sự tích tụ giẻ rách.
- Vòng nâng bằng thép không gỉ.
- DN 80, DN 100, DN 150 và DN 200 xả mặt bích DIN khe xuyên tâm.
- Nhiệt độ tối đa cho phép của môi trường để hoạt động liên tục là 40 °C.
- Độ sâu ngập nước tối đa 20 m.
- Chống nổ theo tiêu chuẩn, đáp ứng với tiêu chuẩn quốc tế ATEX 2014/34/EU [II 2G Ex h db IIB T4 Gb].
Động cơ Sulzer ABS XFP 80C-206G
Sulzer ABS XFP 80C-206G với hiệu suất cao cấp IE3, động cơ ba pha, lồng sóc; 400 V; 50 Hz; 2 cực (2900 r/phút), 4 cực (1450) và 6 cực (980). Loại bảo vệ IP68, có cách điện stator Loại H.
Khởi động: 1,3 – 3,0 kW = Khởi động trực tiếp (DOL) 4,0 – 30,0 kW và 3,0 kW 6 cực = Khởi động star-delta.
Hệ số an toàn lên tới: 1.3.
Xem thêm: các thiết bị ứng dụng cho môi trường tại đây.
Thông số kỹ thuật Sulzer ABS XFP 80C-206G
| XFP | Motor | Impeller size | Rated voltage
(V) |
Motor power *
(kW) P1 P2 |
Rated current
(A) |
Speed
(r/min) |
Weight **
(kg) |
|
|
80C-CB1 |
PE 22/4 PE 29/4 PE 13/6 | 3, 4
2 1, 2, 4 |
400 3~
400 3~ 400 3~ |
2.5
3.4 1.6 |
2.2
3.0 1.3 |
4.6
6.4 3.6 |
1450
1450 980 |
110 / n.a.
110 / n.a. 110 / n.a. |
|
80C-VX |
PE 15/4 PE 22/4 PE 29/4 | 4, 5, 6, 7
2, 3, 1 |
400 3~
400 3~ 400 3~ |
1.8
2.5 3.4 |
1.5
2.2 3.0 |
3.2
4.6 6.4 |
1450
1450 1450 |
100 / n.a.
110 / n.a. 110 / n.a. |
| 80E-CB1 | PE 70/2 PE 110/2 | 4
1, 2, 3 |
400 3~
400 3~ |
7.7
12.1 |
7.0
11.0 |
13.5
20.1 |
2900
2900 |
150 / n.a.
180 / n.a. |
| 81C-CB1 | PE 40/2 | 1 | 400 3~ | 4.5 | 4.0 | 7.4 | 2900 | 120 / n.a. |
| 81C-VX | PE 30/2 PE 40/2 | 2
1, 2 |
400 3~
400 3~ |
3.4
4.5 |
3.0
4.0 |
5.6
7.4 |
2900
2900 |
110 / n.a.
120 / n.a. |
|
81E-VX |
PE 55/2 PE 70/2 PE 110/2 | 5
4 2, 3 |
400 3~
400 3~ 400 3~ |
6.1
7.7 12.1 |
5.5
7.0 11.0 |
10.3
13.5 20.1 |
2900
2900 2900 |
140 / n.a.
140 / n.a. 160 / n.a. |
|
100C-CB1 |
PE 22/4 PE 29/4 PE 13/6 | 3, 4
2 1, 2, 4 |
400 3~
400 3~ 400 3~ |
2.5
3.4 1.6 |
2.2
3.0 1.3 |
4.6
6.4 3.6 |
1450
1450 980 |
110 / n.a.
110 / n.a. 110 / n.a. |
|
100C-VX |
PE 15/4 PE 22/4 PE 29/4 | 4, 5, 6
2, 3, 1 |
400 3~
400 3~ 400 3~ |
1.8
2.5 3.4 |
1.5
2.2 3.0 |
3.2
4.6 6.4 |
1450
1450 1450 |
100 / n.a.
110 / n.a. 110 / n.a. |
|
100E-CB1 |
PE 40/4 | 5 | 400 3~ | 4.4 | 4.0 | 8.4 | 1450 | 160 / n.a. |
| PE 60/4 | 3, 4 | 400 3~ | 6.7 | 6.0 | 13.6 | 1450 | 170 / n.a. | |
| PE 90/4 | 1, 2 | 400 3~ | 9.9 | 9.0 | 18.1 | 1450 | 190 / n.a. | |
|
100E-VX |
PE 40/4 PE 60/4 PE 90/4 | 4, 5, 6
2, 3, 4 1, 2, 3 |
400 3~
400 3~ 400 3~ |
4.4
6.7 9.9 |
4.0
6.0 9.0 |
8.4
13.6 18.1 |
1450
1450 1450 |
140 / n.a.
150 / n.a. 170 / n.a. |
|
100G-CB1 |
PE 110/4 PE 140/4 PE 160/4 PE 185/4 PE 220/4 | 5
4 3 1, 2 1 |
400 3~
400 3~ 400 3~ 400 3~ 400 3~ |
12.0
15.2 17.4 20.0 23.7 |
11.0
14.0 16.0 18.5 22.0 |
23.4
27.8 33.1 36.9 42.5 |
1450
1450 1450 1450 1450 |
340 / 380
340 / 380 360 / 400 360 / 400 370 / 420 |
|
100G-VX |
PE 110/4 PE 140/4 PE 160/4 PE 185/4 | 4
3 2 1 |
400 3~
400 3~ 400 3~ 400 3~ |
12.0
15.2 17.4 20.0 |
11.0
14.0 16.0 18.5 |
23.4
27.8 33.1 36.9 |
1450
1450 1450 1450 |
330 / 370
330 / 370 350 / 390 350 / 390 |
|
101G-CB1 |
PE 150/2 PE 185/2 PE 250/2 | 2, 3
1 1 |
400 3~
400 3~ 400 3~ |
16.0
20.0 26.9 |
15.0
18.5 25.0 |
27.5
33.7 44.0 |
2900
2900 2900 |
320 / 360
320 / 360 340 / 380 |
|
101G-VX |
PE 150/2 PE 185/2 PE 250/2 | 6, 7
4, 5, 6, 7 1, 2, 3, 4, 5 |
400 3~
400 3~ 400 3~ |
16.0
20.0 26.9 |
15.0
18.5 25.0 |
27.5
33.7 44.0 |
2900
2900 2900 |
330 / 370
330 / 370 350 / 390 |
| 105G-CB2 | PE 220/4 PE 300/4 | 3, 4
1, 2, 3 |
400 3~
400 3~ |
23.7
32.1 |
22.0
30.0 |
42.5
58.5 |
1450
1450 |
410 / 450
440 / 490 |
|
150E-CB1 |
PE 40/4 PE 60/4 PE 90/4 PE 30/6 | 5, 6
3, 4, 5 1, 2, 3 1, 2, 3, 4 |
400 3~
400 3~ 400 3~ 400 3~ |
4.4
6.7 9.9 3.5 |
4.0
6.0 9.0 3.0 |
8.4
13.6 18.1 6.4 |
1450
1450 1450 980 |
170 / n.a.
170 / n.a. 190 / n.a. 170 / n.a. |
|
150G-CB1 |
PE 110/4 PE 140/4 PE 160/4 PE 185/4 PE 220/4 | 5
4 3 2 1 |
400 3~
400 3~ 400 3~ 400 3~ 400 3~ |
12.0
15.2 17.4 20.0 23.7 |
11.0
14.0 16.0 18.5 22.0 |
23.4
27.8 33.1 36.9 42.5 |
1450
1450 1450 1450 1450 |
340 / 390
340 / 390 370 / 410 370 / 410 380 / 430 |
|
150G-VX |
PE 110/4 PE 140/4 PE 160/4 PE 185/4 | 4
3 2 1, 2 |
400 3~
400 3~ 400 3~ 400 3~ |
12.0
15.2 17.4 20.0 |
11.0
14.0 16.0 18.5 |
23.4
27.8 33.1 36.9 |
1450
1450 1450 1450 |
330 / 380
330 / 380 360 / 400 360 / 400 |
|
151E-CB2 |
PE 49/4 PE 60/4 PE 90/4 | 5
4 2, 4 |
400 3~
400 3~ 400 3~ |
5.5
6.7 9.9 |
4.9
6.0 9.0 |
10.2
13.6 18.1 |
1450
1450 1450 |
180 / n.a.
180 / n.a. 200 / n.a. |
| 155G-CB2 | PE 220/4 PE 300/4 | 5
3, 4 |
400 3~
400 3~ |
23.7
32.1 |
22.0
30.0 |
42.5
58.5 |
1450
1450 |
410 / 450
440 / 490 |
|
200G-CB1 |
PE 110/4 PE 140/4 PE 160/4 PE 185/4 PE 220/4 PE 90/6 | 5
4 3 2 1 1, 2, 3 |
400 3~
400 3~ 400 3~ 400 3~ 400 3~ 400 3~ |
12.0
15.2 17.4 20.0 23.7 10.1 |
11.0
14.0 16.0 18.5 22.0 9.0 |
23.4
27.8 33.1 36.9 42.5 20.9 |
1450
1450 1450 1450 1450 980 |
380 / 420
380 / 420 400 / 450 400 / 450 410 / 470 380 / 430 |
| 205G-CB2 | PE 220/4 PE 300/4 | 3, 4
1, 2, 3 |
400 3~
400 3~ |
23.7
32.1 |
22.0
30.0 |
42.5
58.5 |
1450
1450 |
430 / 480
460 / 510 |
| 206G-CB2 | PE 185/6 PE 220/6 | 2, 3, 4, 5
1, 2 |
400 3~
400 3~ |
20.2
23.9 |
18.5
22.0 |
35.5
40.7 |
980
980 |
450 / 500
480 / 530 |
* P1 = Nguồn điện tại nguồn điện lưới. P2 = Công suất tại trục động cơ. **Không có / có áo làm mát; bao gồm cáp 10 m.
Điện áp thay thế có sẵn theo yêu cầu. Cáp cho EMC và các tùy chọn thay thế có sẵn theo yêu cầu.
Các trường hiệu suất với cánh bơm Contrablock
Các trường hiệu suất với cánh bơm Xoáy
Tiêu chuẩn và tùy chọn thêm
| Mô tả | Tiêu chuẩn | Tùy chọn |
| Điện áp nguồn | 400 V 3~ | 230, 500, 695 V * |
| Dung sai điện áp | +-10% | – |
| Hiệu suất động cơ | Premium Eff. IE3 | – |
| Lớp cách nhiệt | H | – |
| Khởi động | Trực tiếp (DOL), Star-delta (Y, R) | – |
| Chống cháy nổ | EX / ATEX | – |
| Phớt cơ khí | SiC-SiC-NBR | SiC-SiC-Viton |
| Phớt cơ khí | SiC-C-NBR (80C – 150E), SiC-SiC-NBR (100G – 206G) | – |
| O-ring (vòng đệm bên ngoài) | NBR | Viton (không có sẵn cho phớt đầu vào cáp) |
| Dây cáp | H07RN8-F | EMC |
| Chiều dài cáp (m) | 10 | 20, 30 |
| Lớp phủ bảo vệ | 2k Epoxy 120 μm | 2k Epoxy 400 μm |
| Chuẩn bị nâng hàng | Vòng nâng | – |
| Làm mát | Tự làm mát (80C – 150E);
bằng phương tiện (100G – 206G) |
Làm mát kín (100G – 206G) |
| Lắp đặt | Lắp đặt chìm | Khô hoặc có thể di chuyển |
Cảm biến Sulzer ABS XFP 80C-206G
| Mô tả | Tiêu chuẩn | Tùy chọn | |
| Động cơ
(Nhiệt độ) |
Công tắc hai kim loại trong cuộn dây
PTC nhiệt điện trở trong cuộn dây |
l
– |
–
l** |
| Phớt
(Rò rỉ) |
Cảm biến độ ẩm (DI) trong động cơ và buồng kín (80C – 150E) Cảm biến độ ẩm (DI) trong buồng động cơ (100G – 206G) | l
l
|
–
– |
** chỉ được chọn khi bơm được vận hành thông qua VFD.
Vật liệu Sulzer ABS XFP 80C-206G
| Mô tả | Chất liệu | Tùy chọn |
| Vỏ động cơ | Sắt đúc EN-GJL-250 | – |
| Áo khoác làm mát | Sắt đúc EN-GJL-250 | – |
| Vỏ xoắn ốc | Sắt đúc EN-GJL-250 | Lớp phủ gốm EN-GJL-250*** |
| Cánh bơm | Sắt đúc EN-GJL-250 | Thép không gỉ 1.4470 (AISI 329)***, được tôi bằng lửa hoặc tráng gốm EN-GJL-250*** |
| Tấm đáy | Sắt đúc EN-GJL-250 | Thép không gỉ 1.4470 (AISI 329)***, được tôi bằng lửa hoặc tráng gốm EN-GJL-250*** |
| Trục động cơ | Thép không gỉ 1.4021 (AISI 420) | – |
| Móc cài | Thép không gỉ 1.4401 (AISI 316) | – |
Phụ kiện
| Mô tả | Kích thước | XFP | Part No | |
| Lắp đặt cố định – bể ướt với hệ thống ghép nối tự động Sulzer | Bệ đỡ * (gang EN-GJL-250)
Góc cong 90º (ray dẫn hướng đơn) – Kết nối mặt bích DIN |
DN 80
DN 100 DN 100 (đầu cao) DN 150 DN 150 DN 200 DN 200 |
80C, 81C, 80E, 81E
100C, 100E, 100G 101G, 105G 150E, 151E, 150G 155G 200G (4 cực), 205G, 206G 200G (6 cực) |
62320649
62320652 DPR31211F 62320655 DPS91211F DPT91211F 62320658 |
| Góc cong 90º (ray dẫn hướng đơn) – kết nối cắm/kẹp | DN 80 (ống Ø 90 mm)
DN 100 (ống Ø 110 mm) DN 100 (ống Ø 115 mm) DN 150 (ống Ø 160 mm) DN 150 (ống Ø 169 mm) |
80C, 81C
100C, 100E, 100G 100C, 100E, 100G 150E, 151E, 150G 150E, 151E, 150G |
62320650
62320653 62320654 62320656 62320657 |
|
| Góc cong 90º (ray dẫn hướng đôi) – Kết nối mặt bích DIN | DN 80
DN 100 DN 100 DN 150 DN 200 |
80C, 81C, 80E, 81E
100C, 100E, 100G 101G, 105G 150E, 151E, 150G 155G, 200G, 205G, 206G |
62325025
62325026 DPRF1211F 62325027 62325028 |
|
| Pedestal bracket fasteners
phiên bản ray dẫn hướng đơn (thép mạ kẽm) |
80C – 81E
100C – 105G 150E – 155G 200G – 206G |
62610632
62610633 62610635 62610883 |
||
| phiên bản ray dẫn hướng đơn (thép không gỉ) | 80C – 81E
100C – 105G 150E – 155G 200G – 206G |
62610899
62610637 62610639 62610862 |
||
| phiên bản ray dẫn hướng đôi (thép mạ kẽm) | 80C – 81E
100C – 105G 150E – 155G 200G – 206G |
62615053
62615054 62615055 62615056 |
||
| Pedestal base anchor bolts
ray dẫn hướng đơn và đôi (thép mạ kẽm) |
80C – 105G
150E – 155G 200G – 206G |
62610775
62610784 62610785 |
||
| Bộ xích (thép không gỉ) bao gồm giới hạn tải trọng làm việc (WLL) 320 kg | 1,6 m
3,0 m 4,0 m 6,0 m 7,0 m |
Xem trọng lượng bơm để lựa chọn | 310101395001
310101236003 310101236004 310101236006 310101236007 |
|
|
Giới hạn tải trọng làm việc (WLL) 400 kg |
3,0 m
4,0 m 6,0 m 7,0 m |
Xem trọng lượng bơm để lựa chọn | 310101236013
310101236014 310101236016 310101236017 |
|
|
Giới hạn tải trọng làm việc (WLL) 630 kg |
3,0 m
4,0 m 6,0 m 7,0 m |
Xem trọng lượng bơm để lựa chọn | 310101236033
310101236034 310101236036 310101236037 |
|
| Lắp đặt cố định – giếng khô, (ngang)
Chiều Dọc |
Bộ công cụ Hỗ trợ Bơm (EN-GJL-250)
đầu và giá đỡ volute với bu lông cố định và giảm rung |
80C, 81C.
80C, 81C, 100C. 80E. 81E. 100C. 100E. 150E, 151E. 101G. 100G – 206G. |
61825023
61825033** 61825029 61825038 61825024 61825030 61825031 61825036*** 61825037 |
|
| Đế gá đỡ đất | 80C, 81C.
80E & 81E. 100C. 100E. 150E, 151E. 101G. 100G – 206G. |
61355014
61355020 61355015 61355021 61355022 61355024*** 61355023 |
||
| Bộ chuyển đổi
(yêu cầu với giá đỡ) |
80C.
100C. |
62665347***
62665348*** |
||
| Di chuyển được | Skirtbase | 80C, 81C, 100C.
80E & 81E. 100E. 150E, 151E. 101G. 100G – 206G |
61355016
61355017 61355018 61355019 61355026*** 61355025 |
|
| Tổng quát | Bảo vệ catốt (anot kẽm) | 80C – 206G | 13905000 | |
| Rơ le rò rỉ loại ABS CA 461 | 110 – 230 VAC
18 – 36 VDC, SELV |
80C – 206G | 16907010
16907011 |
|
| Rơ le nhiệt độ và rò rỉ ABS CA 462 | 110 – 230 VAC
18 – 36 VDC, SELV |
80C – 206G | 16907006
16907007 |
* Không bao gồm ray dẫn hướng ** Phiên bản cánh xoáy của bơm (VX) *** Phiên bản contrablock của bơm (CB)
Hậu –
cảm ơn Vũ tư vẫn nhiệt tình cho mình
