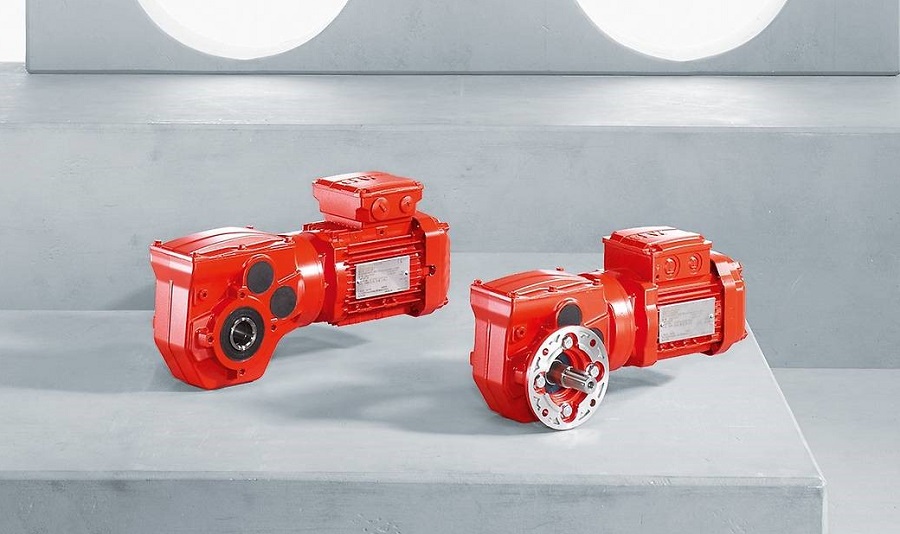

Motor giảm tốc Sew loại W – Động cơ giảm tốc vuông góc SPIROPLAN®

Motor giảm tốc Sew loại W trục đầu ra và trục động cơ vuông góc sử dụng bánh răng SPIROPLAN® thường được dùng cho các ứng dụng của bộ khuấy, trộn, băng tải… Ổ trục đầu ra được kéo dài thêm phù hợp với tải của bộ khuấy…

Bạn đang tìm kiếm các bộ truyền động mang lại tốc độ cao cho ứng dụng xử lý của bạn?

Trong trường hợp đó, motor giảm tốc Sew loại W bánh răng SPIROPLAN®  là một lựa chọn tốt. Vỏ nhôm của chúng làm cho chúng nhẹ; thiết kế của chúng làm cho đây là sản phẩm tiết kiệm không gian một cách tối ưu nhất.

1. Lợi ích của bạn khi sử dụng motor giảm tốc Sew loại W

• Sử dụng hiệu quả: Nhờ vào hệ thống truyền động SPIROPLAN® không mài mòn và mất mát ma sát được giảm tối đa.
• Giảm trọng lượng: nhờ vỏ nhôm nhẹ.

2. Nhẹ: Các motor giảm tốc Sew loại W yêu cầu không gian lắp đặt ít

Nếu kiến ​​trúc hệ thống của bạn yêu cầu giải pháp động cơ triển khai tốc độ cao, chúng tôi đề xuất các động cơ hộp số góc vuông SPIROPLAN®: tiết kiệm không gian và dễ dàng lắp đặt.

Bánh răng SPIROPLAN® không ma sát đặc biệt, không mài mòn mang đến cho bạn một động cơ gần như không rung và nhẹ với hiệu suất cao. Tính chạy mềm tuyệt vời được đạt được nhờ hệ thống bánh răng này và sự kết hợp thép trên thép của các yếu tố răng.

Các motor giảm tốc Sew loại W răng SPIROPLAN® cũng được bảo trì miễn phí nhờ bôi trơn tiện dụng trong suốt thời gian sử dụng và giúp bạn giảm chi phí hoạt động liên tục của hệ thống của mình. Chúng rất nhẹ nhàng nhờ vỏ nhôm của chúng, với đó bạn có thể triển khai bất kỳ vị trí lắp đặt nào bạn muốn.

Cho dù có trục trống hay trục rắn, chúng tôi cung cấp một loạt các tùy chọn lắp đặt và mở rộng và kết hợp động cơ theo nhu cầu của bạn. Các động cơ hộp số góc vuông SPIROPLAN® đáp ứng yêu cầu các lớp hiệu suất năng lượng IE1 đến IE4 để bạn có thể sử dụng chúng ở bất kỳ đâu trên thế giới.

Xem thêm các dòng động cơ giảm tốc khác: Tại đây

3. Tiết kiệm thời gian và tiền bạc

Bằng cách lựa chọn một trong các động cơ bánh răng xoắn của chúng tôi, bạn đã tiết kiệm được thời gian và tiền bạc cho việc lựa chọn và lập kế hoạch dự án.

Điều này bởi vì hệ thống modul của Sew cho phép nhiều tùy chọn kết hợp cho bộ giảm tốc bánh răng trụ R..DR… Do đó, bạn có thể giảm chi phí vận hành, tuổi thọ sản phẩm lâu dài và bảo trì đơn giản, điều này là ưu điểm của thương hiệu mà Sew luôn cam kết.

4. Các tính năng của motor giảm tốc Sew loại W

Các motor giảm tốc Sew loại W:

• Đơn vị truyền động góc vuông chắc chắn:
  • Bộ truyền động SPIROPLAN® không mài mòn (kết hợp vật liệu thép-thép) và khớp răng đặc biệt
  • Mất mát ma sát tối thiểu, hiệu suất cơ học được tối ưu hóa, tiêu thụ năng lượng được giảm
  • Chạy hoạt động không rung lắc
• Tỷ số hộp số nhỏ cho phép công suất động cơ cao và tốc độ cao
• Khối nhôm nhẹ
• Cài đặt cho W10, W20, W30:
  • Số lượng dầu độc lập với vị trí lắp đặt ở các kích thước này.
  • Cùng khoảng cách lỗ và chiều cao trục trong chân và mặt cung cấp nhiều tùy chọn lắp đặt khác nhau
• Các biến thể có sẵn:
  • Lắp đặt chân hoặc mặt bích
  • Lắp đặt mặt bích B5
  • Trục rắn hoặc trục trống
  • Lắp đặt adapter
• Lắp đặt động cơ không đồng bộ
  • W10, W20, W30: Lắp đặt trực tiếp động cơ
  • W.9: Lắp đặt mặt bích động cơ
• Có sẵn tùy chọn:
  • Phiên bản MOVIMOT®, tức là đơn vị truyền động góc vuông với biến tần tích hợp
  • Phiên bản MOVI-SWITCH®, tức là đơn vị truyền động góc vuông với chức năng chuyển đổi và bảo vệ tích hợp

AC motors

Kết hợp giữa động cơ giảm tốc vuông góc SPIROPLAN® với động cơ AC:

DR.. series

Design	Efficiency class	Number of poles	Power (kW)
DRS../DR2S	IE1 Standard Efficiency	2-, 4- or 6-pole	0.09 – 1.5
DRN..	IE3 Premium Efficiency	2- or 4-pole	0.09 – 1.5
DRU..J	IE4 Super Premium Efficiency	4-pole	0.18 – 2.2

5. Technical data motor giảm tốc Sew loại W

W series SPIROPLAN® right-angle gearmotors with 4-pole DR2S motor / IE1

Gear	Gear unit size	Mamax Gear unit (Nm)	Motor
			Size	Power (kW)
W	10	30	56M – 71M	0.09 – 0.55
	20	45	63MS4 – 80MK4	0.12 – 0.75
	30	70	63MS4 – 80M4	0.12 – 1.1
	19	80	56M – 80M	0.09 – 1.1
	29	130	63MS4 – 80M4	0.12 – 1.1
	39	200	63MS4 – 80M4	0.12 – 1.1
	49	400	63MS4 – 100LS4	0.12 – 3.0
	59	600	63MS4 – 100L4	0.12 – 4.0

Motor giảm tốc Sew loại W SPIROPLAN® right-angle gearmotors with 4-pole DRN-Motor / IE3

Gear	Gear unit size	Mamax Gear unit (Nm)	Motor
			Size	Power (kW)
W	10	30	63MS4 – 71M4	0.12 – 0.37
	20	45	63MS4 – 80MK4	0.12 – 0.55
	30	70	63MS4 – 80M4	0.12 – 0.75
	19	80	63MS4 – 80M4	0.12 – 0.75
	29	130	63MS4 – 90S4	0.12 – 1.1
	39	200	63MS4 – 90L4	0.12 – 1.5
	49	400	63MS4 – 100L4	0.12 – 3.0
	59	600	63MS4 – 112M4	0.12 – 4.0

Motor giảm tốc Sew loại W SPIROPLAN® right-angle gearmotors with 4-pole DRU..J-Motor / IE4

Gear	Gear unit size	Mamax Gear unit (Nm)	Motor
			Size	Power (kW)
W	10	30	–	–
	20	45	71SJ	0.18 – 0.25
	30	70	71SJ	0.18 – 0.25
	19	80	71JSJ – 80SJ	0.18 – 0.55
	29	130	71SJ – 80SJ	0.18 – 0.55
	39	200	71SJ – 90S	0.18 – 0.75
	49	400	71SJ – 100LSR	0.18 – 1.1
	59	600	71SJ – 100LS	0.18 – 1.5

6. Lĩnh vực ứng dụng motor giảm tốc Sew loại W

• Băng chuyền nhỏ và chạy nhanh trong intralogistics

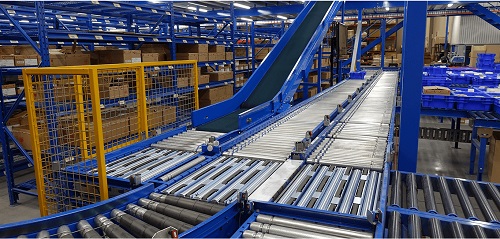

• Băng tải con lăn
• Băng chuyền
• Băng tải chip
• Kích thước W10, W20, W30: Đặc biệt phù hợp với môi trường làm việc nhạy cảm với tiếng ồn
• Kích thước W..9: Trong thiết kế gắn trên trục đặc biệt thích hợp cho các ứng dụng vệ sinh trong ngành công nghiệp thực phẩm và đồ uống

7. Các phiên bản motor giảm tốc Sew loại W bánh răng SPIROPLAN®

Types	Mô tả
W10 DRN.., W20 DRN.., W30 DRN..,	Foot-mounted SPIROPLAN® gearmotor
WF10 DRN.., WF20 DRN.., WF30 DRN..	SPIROPLAN® gearmotor in B5 flange mounted design
WA10 DRN.., WA20 DRN.., WA30 DRN..	SPIROPLAN® gearmotor with hollow shaft
WAF10DRN.., WAF20 DRN.., WAF30 DRN..	SPIROPLAN® gearmotor in B5 flangemounted design with hollow shaft

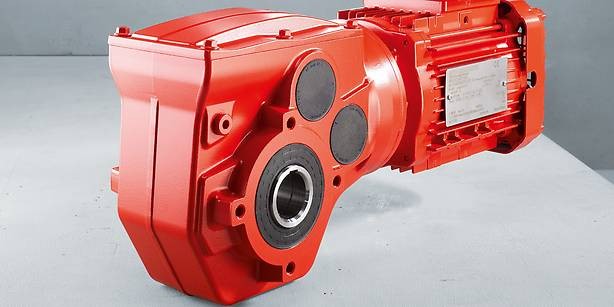

WF.9 DRN..	SPIROPLAN® gearmotor in B5 flange mounted design
WAF.9 DRN..	SPIROPLAN® gearmotor in B5 flange-mounted design with hollow shaft
WHF.9 DRN..	SPIROPLAN® gearmotor in B5 flange-mounted design with hollow shaft and shrink disk
WA.9 DRN..	SPIROPLAN® gearmotor with hollow shaft
WH.9 DRN..	SPIROPLAN® gearmotor with hollow shaft and shrink disk
WT.9 DRN..	SPIROPLAN® gearmotor with hollow shaft and TorqLOC® hollow shaft mounting system
